S7-300/400的有符号数右移指令

    移位指令将累加器1的低字或累加器1的全部内容左移或右移若干位（见表3-16）。

    有符号数（整数或双整数）右移后高端空出来的位填以符号位对应的二进制数，正数的符号位为0，负数的符号位为1。移位指令将状态字的CC0清零，最后移出的位被装入状态位CC1。

    表3-16    移位指令

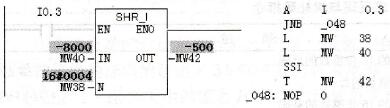

    图3-99中的整数右移指令SHR_I将MW40中的16位有符号整数右移4位。-8000右移4位相当于除以24，移位后的数为-500。从图3-100中的变量表可以看出，右移后空出来的位用符号位1填充。移位位数N为十六进制的字，N如果大于16，原有的数据被全部移出去了，MW42的各位均为符号位。

    图3-99    有符号整数右移指令

    图3-100    变量表

    图3-99的右边是移位指令对应的语句表程序，被移位的数在累加器1中，移位位数在累加器2中，移位位数的允许值为0~255，移位位数（常数）也可以在移位指令中。如果移位位数等于0，移位指令被当作NOP（空操作）指令来处理。
