S7-300/400多重背景功能块

    生成多重背景功能块时，应采用默认的设置，激活功能块属性对话框中的复选框“多情景标题”（即多重背景功能）。

    生成FB10时，首先应生成FB1。为调用FB1，在FB10的变量声明表中（见图4-37），声明两个静态变量(STAT)“Petrol_Engine”（汽油发动机）和“Diesel_Engine”（柴油发动机），其数据类型为FB1（符号名为“发动机控制”）。变量声明表的文件夹“Petrol_Engine”和“Diesel_Engine”中的6个变量来自FB1的变量声明表，不是用户在FB10中输入的。

    生成静态变量“Petrol_Engine”和“Diesel_Engine”后，它们将出现在程序编辑器左边目录窗口的“多重实例”文件夹中（见图4-37）。将它们“拖放”到FB10的程序区（见图4-38），然后指定它们的输人参数和输出参数。

    图4-37    FB10的变量申明表

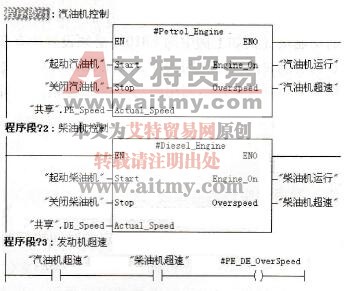

    图4-38    FB10的程序
