PROFIBUS-DP组态

    系统由一个DP主站和一个智能DP从站构成。其中DP主站由CPU315-2DP (6ES7315-2AG10-OABO)和SM374仿真模块构成。DP从站由CPU315-2DP( 6ES7 315-2AG10-OABO)和SM3 74仿真模块构成。在对两个CPU主一从通信组态配置时，原则上要先组态从站。

   (1)新建S7项目

    打开SIMATIC管理器，执行菜单命令File→New，创建一个新项目，并命名为“集成DP通信”。然后执行菜单命令Insert→Station→SIMATIC 300 Station，插入两个S7-300站，分别命名为S7-300_Master和S7-300_Slave，如图6-43所示。

   (2)硬件组态

在SIMATIC管理器窗口内，单击图标，然后在右视图内双击图标，进入硬件组态窗口。在工具栏内单击工具打开硬件目录，如图6-44所示。按硬件安装顺序依次插入机架、电源、CPU和其他信号模块等完成硬件组态。



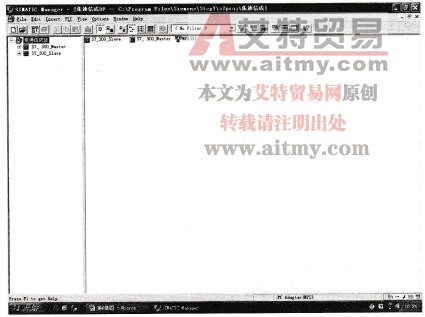

图6-43创建S7-300主、从站



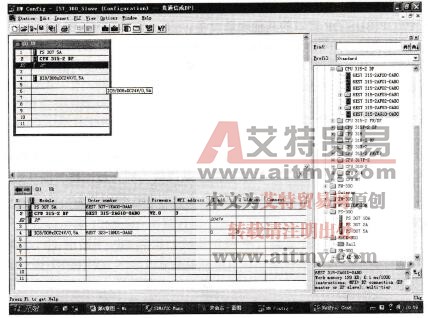

图6-44硬件组态

插入CPU时会同时弹出PROFIBUS接口组态窗口。也可以插入CPU后，双击DP插槽，打开DP属性窗口，单击“Properties”按钮进入PROFIBUS接口组态窗口。单击“New”按钮新建PROFIBUS网络，分配PROFIBUS站地址，此处设定为3，单击“Properties”按钮组态网络属性，选择Network Settings选项卡进行网络参数设置，如波特率、行规。此处波特率选1.5Mb/s，行规为DP。如图6-45所示。



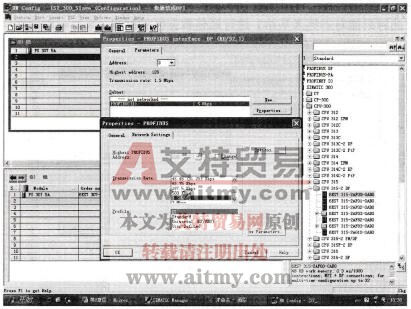

图6-45  设置从站属性

   (3) DP模式选择

选中PROFIBUS网络，单击“Properties”按钮，设定DP属性，如图6-46所示。选择Addresses Operating Mode选项卡，激活DP slave操作模式。如果“Test，comnussiomng，routing”选项被激活，则表示这个接口既可以作为DP从站，同时还可以通过这个接口监控程序。



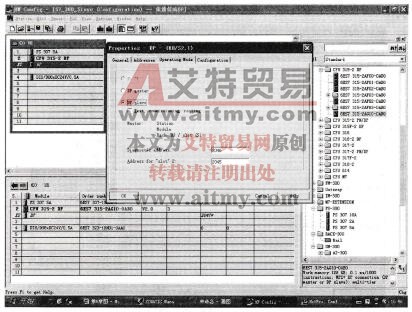

图6-46设定DP属性

   (4)定义从站通信接口区

在DP属性设置对话框中，选择Configuration选项卡，打开I/O通信接口区属性设置窗口，单击“New”按钮新建一行通信接口区，如图6-47所示，可以看到当前组态模式为主一从模式。注意此时只能对本地（从站）进行通信数据区的配置。



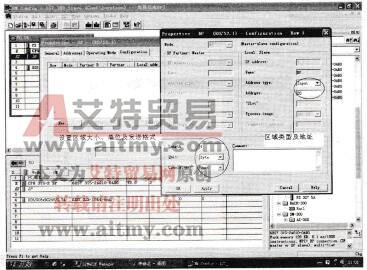

图6-47通信接口区属性设置窗口

    注意在Consistency选择Unit，则按“Unit”区城中定义的数据格式发送，即按字节或字发送；选择All打包发送，每包最多32个字节，通信数据大于4个字节时，应用SFC14、SFC15。

设置完成后单击“Apply”按钮确认。同样可根据实际通信数据建立若干行，但最大不能超过244个字节。本例分别创建一个输入区和一个输出区，长度为4个字节，设置完成后可在Configuration窗口中看到这两个通信接口区。如图6-48所示。



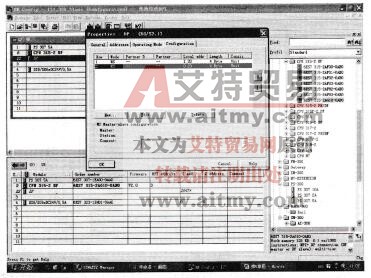

图6-48从站通信属性

   (5)编译组态

通信区设置完成后，单击“Edit"（编译）按钮编译并存盘，编译无误后即完成从站的组态。

    完成从站组态后，就可以对主站进行组态，基本过程与从站相同。在完成基本硬件组态后对DP接口参数进行设置，本例中将主站地址设为2，并选择与从站相同的PROFIBUS网络“PROFIBUS (1)”。波特率及行规与从站设置应相同(1.5Mb/s; DP)。

然后在DP属性设置对话框中，切换到Operating Mode选项卡，选择DP Master操作模式，如图6-49所示。



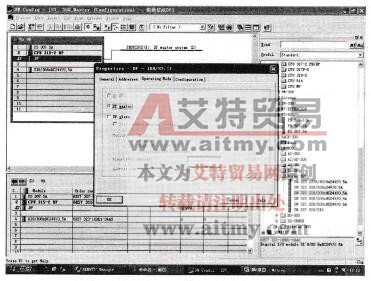

图6-49组态DP主站
