连接上位机

  与上位机（如WinCC）的连接需要安装SIMATIC Net软件，该软件的最新版本是V6.2。随着工业控制技术的不断发展，越来越多的厂家需要将不同厂家生产的PLC设备连接在一起，使它们的数据交换更加快捷，其中较常用的一种解决方法是通过上位机的OPC服务器来完成。OPC的标准是开放、统一的，各个厂商都要遵守，所以用户只需要客户端软件就可以连接不同厂商的OPC Server，从而得到各个PLC的数据，而不需要自己做协议或转换数据格式。

    下面给出西门子PC站OPC Server的组态方法。

首先对网卡进行设置，在安装了SIMATICNet软件后，可以找到Configuration Console配置工具，如图6-25所示。



图6-25启动配置工具

设置网卡（如CP1613）属性：操作模式为“Configured mode”，选择索引号，例如选“3”，如图6-26所示。



图6-26设置网卡属性

将访问点(Accesspoints )设置为“S7 0NLINE”“PC internal(local)”，如图6-27所示。



图6-27设置访问点

这时开始组态PC站，打开STEP7组态软件，新建一个项目，添加一个PC站，名称为“SIMATIC PC Station(l)”，如图6-28所示。

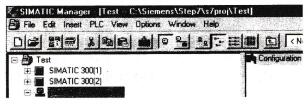

图6-28在STEP 7中添加一个PC站

硬件组态里，添加“OPCServer”，在第3槽添加“CP1613”，槽号与前面设置的网卡索引号一致，如图6-29所示。

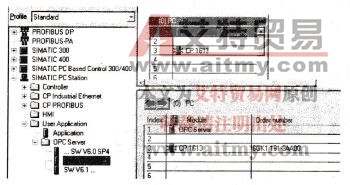

图6-29  在硬件组态中添加OPC Server

    在NetPro下组态网络连接，例如建立一个S7的连接，如图6-30所示。将PC站的组态下载到PC机，可以通过OPC Server来访问PLC站的数据，如图6-31所示。



图6-30在NetPro中组态网络连接



图6-31 PC站的组态信息

    西门子提供功能强大的工业以太网络，它主要是针对大数据量交换及实时性要求较高的控制系统，IT技术的应用体现了以太网发展的趋势，同时也为工业以太网的发展提供了更为广阔的空间。
