HMI的离线仿真调试

    WinCC Advanced提供了一个仿真软件，在没有HMI设备的情况下，可以用WinCC Advanced的运行系统模拟HMI设备，用它来测试项目，调试已组态的HMI设备功能。

    用户手中既没有HMI设备，也没有PLC，可以用运行模拟器来检查人机界面的功能。这种模拟称为离线模拟，可以模拟画面的切换和数据的输入过程，还可以运用模拟器来改变HMI显示变量的数值或位变量的状态，或者用运行模拟器读取来自HMI的变量的数值和位变量的状态。因为没有运行PLC用户程序，离线模拟只能模拟实际系统的部分功能。

    在WinCCAdvanced的项目组态界面，通过从菜单中选择“在线”→“仿真”→“使用变量仿真器”，可直接从正在运行的组态软件中启动运行模拟器。如果启动模拟器之前没有预先编译项目，则自动启动编译，编译的相关信息将被显示，如图6-167所示。如果编译中出现错误，用红色的文字显示出错信息。编译成功后才能模拟运行。

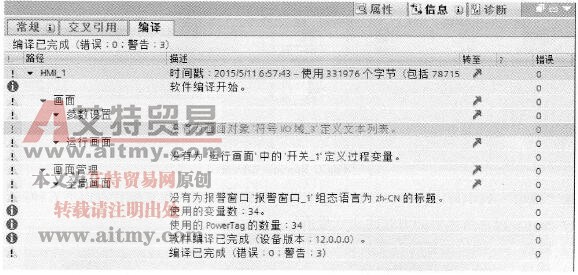

    图6-167    编译结果显示

    启动带模拟器的运行系统后，将启动“SIMATIC WinCC Runtime Advanced”和“WinCC RuntimeAdvanced仿真器”两个画面。

    “SIMATICWinCC Runtime Advanced”画面相当于真实的HMI设备画面，可以用鼠标单击操作，如图6-168所示。

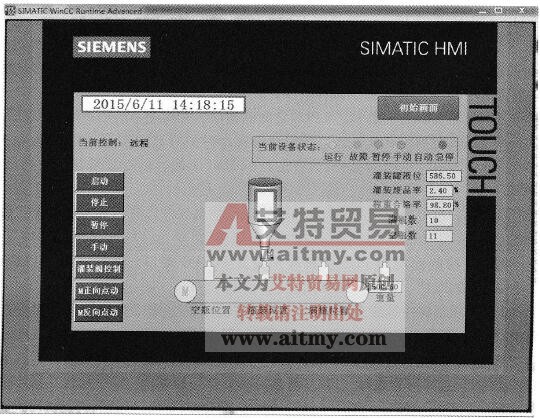

    图6-168    SIMATIC WinCC Runtime Advanced

    “WinCCRuntime Advanced仿真器”画面是一个模拟表，如图6-169所示。在模拟表的“变量”列中输入用于项目调试的变量。

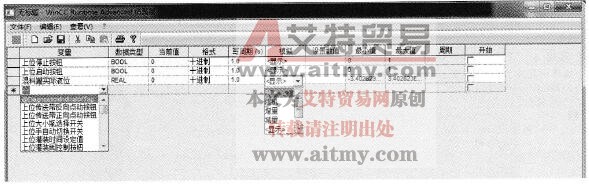

    图6-169    WinCC Runtime Advanced仿真器

    在“模拟”列中可以选择如何对变量值进行处理。可用的仿真模式有以下五种：

   1) Sine  以正弦函数的方式改变变量值。

   2)随机以随机函数的方式改变变量值。

   3)增量持续一步步地增加变量值。

   4)减量持续一步步地减小变量值。

   5)<显示>  显示当前变量值。

    在“设置数值”列中为相关变量设置一个值，激活“开始”复选框，就可以模拟PLC上的变量进行项目的调试。
