PROFINET网络中识别PROFINET设备

    要从控制柜中的若干相同设备中清楚地识别出某个设备，可以使用PROFINET设备连接的LED指示灯闪烁。要执行此操作，可以在STEP 7中选择菜单命令“在线”→“可访问设备…”(“Online”→“Accessible devices…”)，打开“可访问设备”(Accessible devices)对话框，如图7-33所示。在“可访问设备”(Accessible devices)对话框中，设置用于连接设备的PG/PC接口。STEP 7将自动搜索可访问设备并将其显示在“目标子网中的可访问设备”( Accessible devices in target subnet)表中。选择所需的PROFINET设备并单击“闪烁LED”(Flash LED)按钮，将根据MAC地址来识别PROFINET设备。

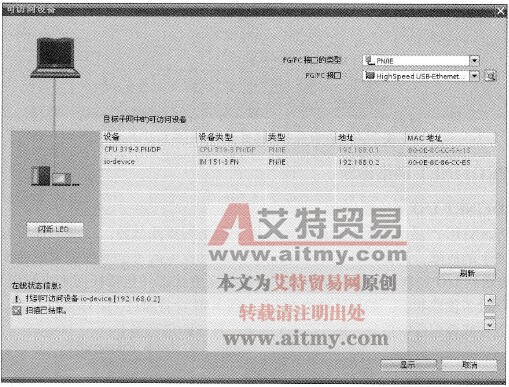

    图7-33    PROFINET“可访问设备”(Accessibledevices)对话框
