PROFINET网络中将I/O设备分配给UO控制器的参数分配

    PROFINET I/O系统由一个PROFINET I/O控制器和其分配的PROFINET I/O设备组成。这些设备在网络或拓扑视图中就位后，STEP 7会为其分配默认值。最初只需考虑将I/O设备分配给I/O控制器。

    在STEP 7的网络视图中，将I/O设备分配给I/O控制器，需按照以下步骤进行操作（以在STEP 7网络视图中添加一个S7 -1500 CPU 1516 -3 PN/DP为例）：

   1)在STEP 7网络视图的硬件目录中，选择“分布式I/O”→“ET 200SP”→“PROFINET”→“IM 155 -6 PN ST”，将其拖曳到网络视图的空白处，如图7-25所示。

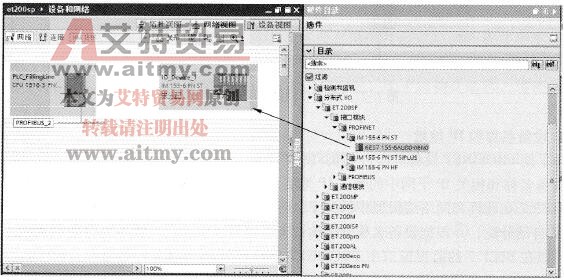

    图7-25    添加I/O设备IM155 -6 PNST

   2)选择添加的IM 155 -6 PN ST，切换到设备视图，在硬件目录中选择相应的DI、DO、AI和AO等I/O模块拖放到I/O设备IM155 -6 PN ST相应的插槽中，配置其I/O模块，如图7-26所示。

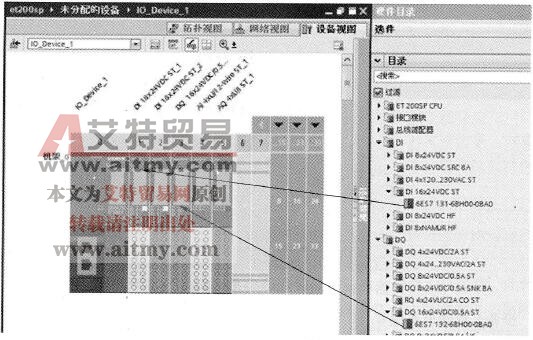

    图7-26    配置I/O设备的I/O模块

   3)配置完I/O模块后，返回网络视图，将鼠标指针移动到I/O设备IM155 -6 PN ST的接口上，按住鼠标左键，移动鼠标指针，此时指针将使用联网符号来指示“联网”模式。与此同时，可以看到指针上出现锁型符号。指针移到I/O控制器的接口上时，该锁型符号才消失，结果如图7-27所示。

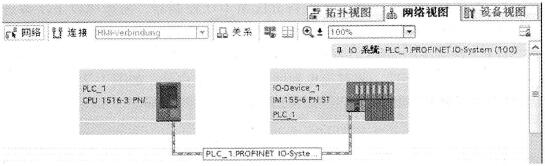

    图7-27    将I/O设备分配给I/O控制器
