无线连接的PROFINET网络构建技术方法

    SIMATIC NET工业无线网络除了符合IEEE 802. 11标准的数据通信外，还提供大量的增强功能，这些功能为工业客户带来大量优势。IWLAN尤其适用于需要可靠无线通信的高要求工业应用，因为工业无线网络具有以下特征：

   1)在工业以太网连接中断时自动漫游（强制漫游）。

   2)通过采用单一无线网络可靠地处理过程关键数据（例如报警消息）和非关键通信（例如服务和诊断），因而节约了成本。

   3)可以高效地连接到远程环境中难以访问的设备。

   4)可以预测数据流量（确定的）并确定响应时间。

   5)循环监视无线链路（链路检查）。

    无线数据传输已经实现了通过无线接口将PROFINET设备无缝集成到现有总线系统中，可以灵活使用PROFINET设备以完成各种与生产相关的任务，并根据客户要求灵活组态系统组件以进行快速开发，通过节省电缆来最大限度降低维护成本。

    工业无线网络已经在许多领域得以成功应用，例如，与移动用户（例如移动控制器和设备）、传送线、生产带、转换站以及旋转机之间的通信；通信网段的无线耦合用于在铺设线路非常昂贵的区段（例如公共街道、铁路沿线）进行快速调试或节约成本的联网；栈式卡车、自动引导车系统和悬挂式单轨铁路系统。

    如图7-23所示例举了SIMATIC无线网络系列设备的多种可能的应用和组态。

    在不允许全双工的情况下，工业无线网络的总数据传输速率为11 Mbit/s或54 Mbit/s。使用SCALANCE W（接入点）可以在室内和室外建立无线网络。可以安装多个接入点以创建大型无线网络，在该大型网络中，可以将移动用户从一个接入点无缝地传送到另一个接人点（漫游）。除无线网络外，也可以跨越远距离（数百米）建立工业以太网网段的点对点连接。在这种情况下，射频场的范围和特性取决于所使用的天线。

    通过PROFINET，还可以使用工业无线局域网(IWLAN)技术建立无线网络。因此，建议在构建PROFINET网络时使用SCALANCE W系列设备。

    如果使用工业无线局域网建立PROFINET，则必须为无线设备增加更新时间。IWLAN接口的性能低于有线数据网络的性能：多个通信站必须共享有限的传输带宽，对于有线解决方案，所有通信设备均可使用100 Mbit/s。可以在STEP 7中I/O设备监视窗口的“实时设置”部分中找到“更新时间”参数，如图7-24所示。

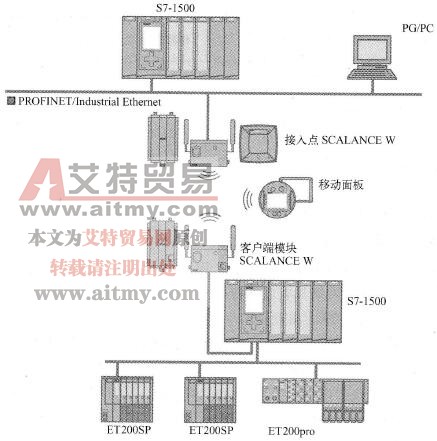

    图7-23    SIMATIC工业无线网络的应用示例

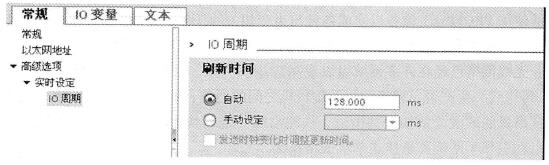

    图7-24    STEP 7中设置更新时间
