PROFIBUS网络的网络设置

    网络设置主要设置PROFIBUS网络主动设备的最高PROFIBUS地址(HSA)、网络的数据传输率和PROFIBUS使用的配置文件，如图7-10所示。

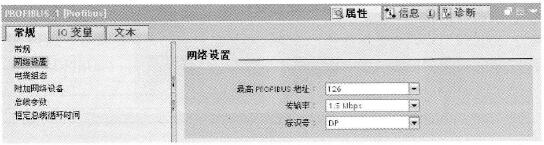

    图7-10    PROFIBUS网络设置

    主动设备的PROFIBUS地址不能大于最高PROFIBUS地址，被动设备则使用大于HAS的PROFIBUS地址。

    根据所连接的设备类型和所用的协议，可在PROFIBUS上使用不同的配置文件。这些配置文件在设置选项和总线参数的计算方面有所不同。只有当所有设备的总线参数值都相同时，PROFIBUS子网才能正常运行。PROFIBUS使用不同的配置文件，可支持的数据传输率的选择范围也有所不同，具体见表7-8。

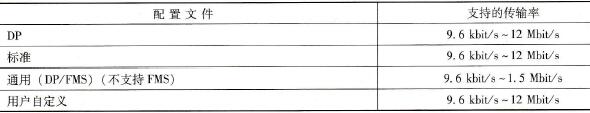

    表7-8    PROFIBUS配置文件和传输率

   (1) DP（建议的配置文件）

   DP是推荐用于组态恒定总线循环时间和等时同步模式的配置文件。若仅将满足标准EN 61158 - 6-3要求的设备连接到PROFIBUS子网，则选择“DP”配置文件。总线参数的设置已针对这些设备进行优化。其中包括带有SIMATIC S7的DP主站和DP从站接口的设备以及第三方分布式I/O设备。

   (2)标准

    与“DP”配置文件相比，“标准”(Standard)配置文件在进行总线参数计算时则可以包含其他项目中的设备或在项目中尚未组态的设备。随后将通过一种未进行优化的简单算法对总线参数进行计算。

   (3)通用(DP/FMS)（不支持FMS）

    如果PROFIBUS子网中的各个设备都使用FMS服务（例如CP 343-5、PROFIBUS -FMS设备），则需选择“通用(DP/FMS)”(Universal( DP/FMS))配置文件。与“标准”( Standard)配置文件相同，在计算总线参数时将包含其他设备。

   (4)自定义设置

    如果已经对配置文件的参数进行同步，则PROFIBUS子网的功能将正常运行。若其他配置文件都与PROFIBUS设备的运行“不匹配”，并且必须针对特殊布局来调整总线参数，则选择“用户自定义”( User - defined)配置文件。使用用户自定义配置文件也无法组态所有理论上可进行的组合。PROFIBUS标准规定了一些取决于其他参数的参数限制。例如，在发起方能够接收( Trdy)之前，不允许响应方做出响应(Min Tsdr)。在“用户自定义”(User-defined)配置文件中，也将对这些标准规范进行检查。只有熟悉PROFIBUS参数的情况下，才建议用户使用自定义设置。
