PROFIBUS网络中向DP主站分配DP从站

    一个PROFIBUS -DP系统由一个PROFIBUS - DP主站及其分配的PROFIBU - DP从站组成，向DP主站分配一个DP从站的步骤如下(例如，主站为S7-1500 CPU 1516-3 PN/DP)：

   1)在STEP 7的网络视图的硬件目录中，选择“分布式I/O”→“ET200S”→“接口模块”→“PROFIBUS”→“IM 151 - 1HF”，将IM151-HF拖到网络视图的空白处，如图7-6所示。

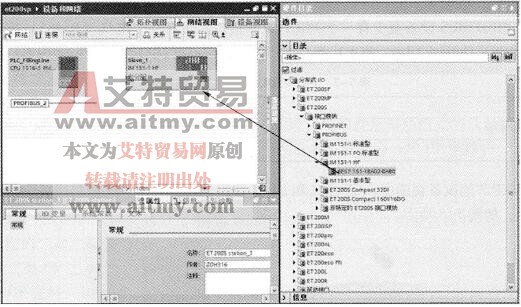

    图7-6    添加IM151 -1HF

   2)选中添加的IM151 - HF，切换到设备视图，在硬件目录中选择DI、DO、AI和AO等I/O模块添加到IM151 - HF对应的插槽中（添加的I/O模块必须与实际的硬件配置完全一致），如图7-7所示。

   3)在IM151 - 1HF上，用鼠标左键单击“未分配”链接，随即打开“选择DP主站”( Select DP master)菜单。在菜单中选择要向其分配DP从站的DP主站CPU 1516-3 PN/DP，此时将在CPU 1516-3 PN/DP上创建一个带有DP系统的子网。该CPU现在是PROFIBUS -DP主站，DP从站IM151 -1HF分配给该DP主站，如图7-8所示。

   4)针对要分配给CPU 1516-3 PN/DP的所有其他DP从站，重复步骤3）。

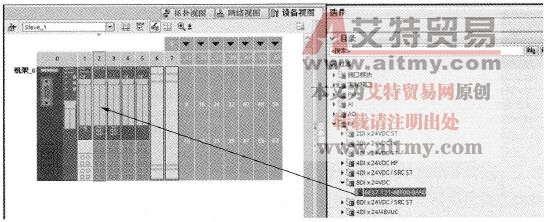

    图7-7    配置IM151 - 1HF的I/O模块

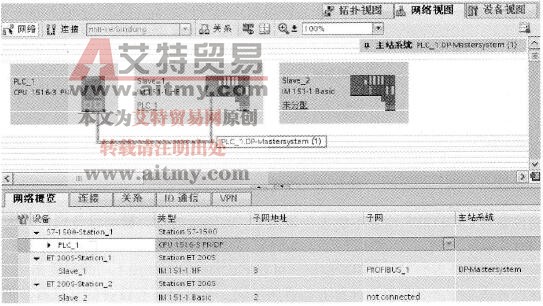

    图7-8    向DP主站分配DP从站
