PROFINET网络STEP 7中的诊断

    对于PROFINET，可通过STEP 7中的以下选项来评估诊断：

   1)在线与诊断一设备与网络。

   2)在线与诊断- PROFINET端口诊断。

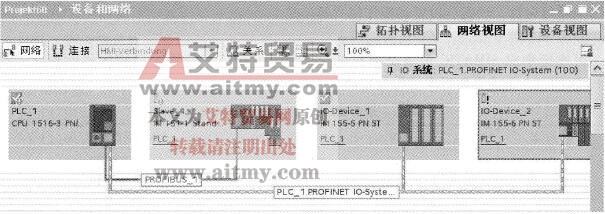

    在硬件和网络编辑器中(通过双击“设备与网络”(Devices&networks)从“项目树”( Project tree)启动），通过单击“转至在线”(Go online)按钮，可以获得系统当前状态的概述，还可以显示组态信息（例如未组态的模块），如图7-41所示。

    图7-41    在线与诊断网络视图

    在STEP 7中，可以显示发生故障的模块的概述。要执行此操作，可以选择菜单命令“在线”→“在线与诊断”（“Online”→“Online&diagnostics”）。连接后，可以在项目树中看到可访问设备的状态。双击显示有报警消息的设备，直接访问故障模块，将在工作区中打开设备视图。在报告故障的设备的设备视图中，可以直接看到哪些模块中发生该故障，如图7-42所示。

    图7-42    在线与诊断设备视图

    在监视窗口中打开“诊断”(Diagnostics)选项卡和子选项卡“设备信息”(Device in-formation)，查看详细的错误描述信息。

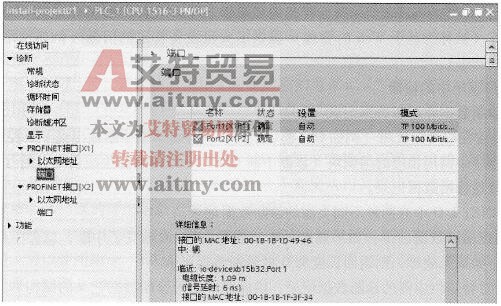

    如果在PROFINET设备的“在线与诊断”  (Online&diagnostics)设备视图的“诊断”(Diagnostics)区域中选择“PROFINET接口”→“端口”(“PROFINET interface”→“Ports”)，则表格中会列出PROFINET接口的端口，如图7-43所示。该表提供有关PROFINET接口的端口名称、状态、设置和操作模式等信息。

    图7-43    STEP 7中的PROFINET端口诊断
