STEP 7上传单主站项目的仿真实验

来源:艾特贸易2017-12-20

简介STEP 7 的项目文件是控制系统的监控、调试、故障诊断和改进的基础。如果下载到 CPU 的项目文件没有加密,建立起 CPU 与 STEP 7 的通信连接后,可以将项目文件上传到计算机,用 STEP 7 的

    STEP 7的项目文件是控制系统的监控、调试、故障诊断和改进的基础。如果下载到CPU的项目文件没有加密,建立起CPUSTEP 7的通信连接后,可以将项目文件上传到计算机,用STEP 7的空项目将硬件、网络的组态信息和用户程序保存起来。下面用仿真软件来模拟项目文件上传的操作,硬件系统项目文件上传的操作基本上相同。

    首先打开随书光盘中的项目“ET200”,然后打开PLCSIM。将组态信息和用户程序下载到仿真PLC。执行菜单命令“文件”→“新建”,在STEP 7中生成一个空的项目。

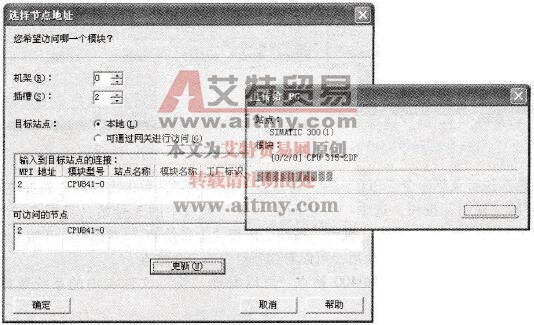

    执行菜单命令“PLC”→“将站点上传到PG”,单击出现的“选择节点地址”对话框中的“视图”按钮,该按钮上的字符变为“更新”(见图7-29)。同时显示出MPI网络中可访问的站点,其中的模块型号是仿真PLC的型号。将插槽由0改为2,单击“确定”按钮,出现“上传给PG”对话框,开始上传站点的系统数据和用户程序。上传的站点的信息保存在打开的项目中,该项目原来的内容被覆盖。

上传站点

    7-29    上传站点

    打开上传的300站点,可以看到“块”文件夹中的系统数据和下载的用户程序。打开硬件组态工具HW Config,可以看到机架中的模块、DP网络和网络上的ET 200M从站。

    因为没有下载,上传的项目文件没有符号表和用户程序中的注释。这样的程序的可读性很差,但是可以用于故障诊断。
