计算机与S7-300的使用TCP/IP协议进行通信

    1．设置计算机网卡的IP地址

    计算机与PLC的以太网接口的IP地址应在同一个网段，它们应使用相同的子网掩码。

    打开计算机的控制面板，双击其中的“网络连接”图标。在“网络连接”对话框（见图8-8）中，用鼠标右键点击“本地连接”图标，执行出现的快捷菜单中的“属性”命令，打开“本地连接属性”对话框。选中“此连接使用下列项目”列表框中的“Intemet协议( TCP/IP)”，点击“属性”按钮，打开“Internet协议(TCP/IP)属性”对话框。用单选框选中“使用下面的IP地址”，采用PLC以太网接口默认的子网网段地址192.168.0（见图8-6），计算机的IP地址的最后一个字节只要不与其他站点冲突就可以了。点击“子网掩码”输入框，出现默认的子网掩码255.255.255.0。

    设置结束后，点击各级对话框中的“确定”按钮，最后关闭“网络连接”对话框。

    图8-8    设置计算机网卡的IP地址

    2．设置PG/PC接口

    在SIMATIC管理器中，执行菜单命令“选项”→“设置PG/PC接口”，用出现的对话框（见图8-5）中间的选择框选中使用TCP/IP (Auto)的计算机网卡。点击“确定”按钮，出现显示“访问路径已更改”的对话框。点击“确定”按钮，退出“设置PG/PC接口”对话框后，TCP/IP协议才会生效。

    3．验证TCP/IP通信

    用MPI接口或使用ISO协议的普通网卡将IP地址下载到CPU模块后，就可以进行TCP/IP通信了。点击HWConfig工具栏上的下载按钮，在出现的“选择目标模块”对话框中，点击“确定”按钮，出现“选择节点地址”对话框（见图8-9），列出了组态的目标站点的IP地址和MAC地址。点击“确定”按钮，开始下载硬件组态信息。

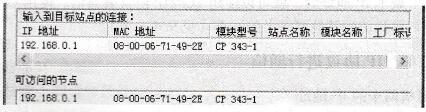

    图8-9    选择节点地址对话框

    单击对话框中的“显示”按钮，经过几秒钟后，在“可访问的节点”列表中将会出现CP模块的IP地址、MAC地址和模块的型号。如果已经下载了CP的IP地址，不用执行这一操作。

    选中SIMATIC管理器中的300站点，执行菜单命令“编辑”→“对象属性”，在“接口”选项卡（见图8-10）中，可以看到该站点所有通信接口的信息。

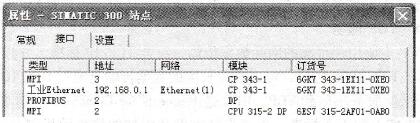

    图8-10    300站点的通信接口
