DP从站中编写OB的程序

    下面是OB82中的程序，将MW10加1，用MW10来计调用OB82的次数。生成数据块DB82，在数据块中生成有5个双字元素的数组ARY。在OB82的程序段2调用SFC 20“BLKMOV”，将它的局部变量保存到数组DB82．ARY中。

    程序段1：MW10加1

   L  MW  10

   +    1

   T  MW  10

    程序段2：保存0882的局部变量

   CALL    “BLKMOV”

   SRCBLK    ：=P#L 0.0BYTE 20

   RET_VAL    ：=MV:50

   DSTBLK    ：=DB82．A RY

    打开PLCSIM，将系统数据和程序下载到仿真PLC，将后者切换到RUN -P模式。执行PLCSIM的菜单命令“Execute”（执行）→"Trigger Error OB”(触发错误OB)→"Diagnostic interrupt( OB82)”（诊断中断OB82），打开“DiagnosticInterrupt OB (82)”对话框(见图7-11)。

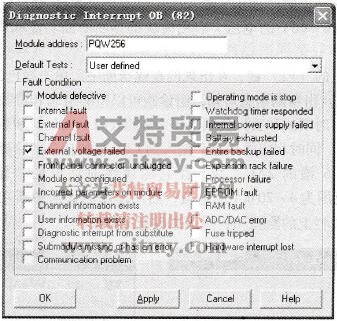

    图7-11    模拟AO模块的故障

    在“Moduleaddress”文本框输入AO模块的起始地址PQW256，用复选框选中“External voltage failed”（外部电压故障），单击“Apply”（应用）按钮，模拟AO模块出现故障。

   CPU视图对象上的红色SF（系统故障）LED亮，因为与DP从站的通信正常，DP（总线故障）LED未亮。CPU自动调用0882，如果没有生成和下载0882，CPU将自动切换到STOP模式，RUN LED熄灭，STOP LED亮。

    单击图7-11中的复选框“Externalvoltage failed”，其中的“√”消失。单击“Apply”（应用）按钮，模拟AO模块的诊断错误消失。CPU视图对象上的SF LED熄灭。
