基于CP的PROFINET通信

    1．基于CP 443-1的PROFINET通信

    网络结构如图8-43所示，CP 443-1是PROFINET控制器。与项目315_2PN相同，以太网上的PROFINETIO设备为ET 200S PN和IE/PB link。CP 443 -1有4个RJ - 45接口，相当于自带一个有4个端口的交换机。ET 200S PN、IE/PB link和笔记本电脑直接连接到CP 443 -1的RJ - 45连接器上。

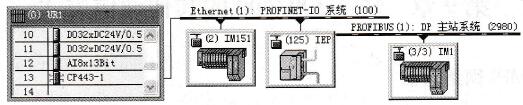

    图8-43    硬件与网络组态

    组态时可以看出，主机架、以太网和DP网络上各从站的I/O模块的地址是自动统一分配的，没有重叠区。就像CPU集成的PROFINET接口一样，CPU通过CP 443 -1，用I/O地址直接访问各远程站的I/O模块。

    硬件和网络的组态、分配设备名称和验证通信是否实现的方法与上一节介绍的相同。

    2．基于CP 343 -1的PROFINET通信

    网络结构与图8-43类似，10控制器为CP 343 -1。组态时可以看到，以太网上I/O模块的地址是独立于CPU的地址系统的，需要调用FC11和FC 12来访问它们。PROFINET和PROFIBUS网络上的I/O设备的地址是组态时STEP 7自动统一分配的。
