基于以太网的S7连接通信的硬件组态

    S7通信可以用于工业以太网、PROFIBUS或MPI网络，这些网络的S7通信的组态和编程方法基本上相同。

   BSEND/BRCV和USEND/URCV属于双向通信功能块，通信的双方都必须调用它们。使用SFB/FB USEND/URCV，可以进行快速的不可靠的数据传送，例如可以用于事件消息和报警消息的传送。

    在SIMATIC管理器中，用新建项目向导创建一个新的项目（见图8-20），项目名称为IE_S7 _2，CPU 313C -2DP的DP和MPI地址均为2。

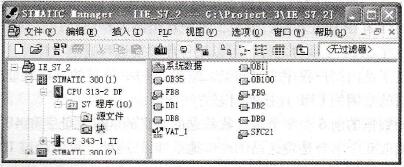

    图8-20    SIMATIC管理器

    在HW Config中，将电源模块、信号模块和CP343 -1 IT插入机架。双击CP 343 -1IT，在出现的CP属性对话框的“常规”选项卡中，设置CP的MPI地址为3。点击“属性”按钮，在自动打开的“属性- Ethernet接口”对话框的“参数”选项卡中，采用默认的CP的IP地址192. 168.0.1和子网掩码255.255.255.0（见图8-21）。设置了CP的IP地址后，可以不设置MAC地址。默认的网关设置是不使用路由器。

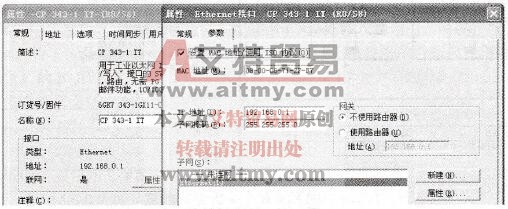

    图8-21    CP的“属性- Ethernet接口”对话框

    点击“新建”按钮，在出现的新建工业以太网属性对话框中，点击“确定”按钮，确认自动生成的子网ID。返回“属性- Ethernet接口”对话框，可以看到生成的名为“Ethernet(1)”的以太网，CP 343 -1 IT被连接到以太网上。两次点击“确定”按钮，返回HW Config。

    在SIMATIC管理器中生成另一个300站点，在HW Config中，将电源模块、CPU315、信号模块和CP 343 -1插入机架。设置CPU的MPI地址为4。

    双击CP 343 -1，在出现的CP属性对话框中，设置CP的MPI地址为5。点击“属性”按钮，在出现的“属性- Ethernet接口”对话框的“参数”选项卡中，将它连接到前面生成的以太网上。采用默认的IP地址192. 168.0.2和子网掩码255. 255. 255.0。

    通信双方的IP地址必须在同一个网段内，即IP地址的前3个字节应为192.168.0。如果用以太网下载和监控PLC，PC与CPU的IP地址也应在同一个网段内。组态和编程完成后的项目见图8-20。组态好硬件后，点击工具栏上的按钮，编译并保存硬件组态信息。
