GRAPH程序编辑器的块接口及参数

    创建GRAPH块时，可以选择最小接口参数集、标准接口参数集和最大接口参数集，每个参数集都包含一组不同的输入和输出参数。

    最小接口参数集仅包含输入参数“INIT_SQ”，而不包含输出参数。标准接口参数集可用于执行各种操作模式下的顺控程序，并包含有确认报警。最大接口参数集则用于执行其他诊断。可以手动在所有参数集中删除或插入单个参数。

    要为所有新GRAPH函数块全局指定接口参数集，可在“选项”(Options)菜单中，选择“设置”( Settings)命令，在工作区中显示“设置”(Settings)窗口。在该窗口中选择“PLC编程”选项下的“GRAPH”子项，如图10-21所示。如果要使用最小接口参数集，在接口区域选择“接口参数的最小数目”选项；如果要使用默认接口参数集，则选择“默认接口参数”选项；如果要使用最大接口参数集，则选择“接口参数的最大数目”选项。

    图10-21    为所有新GRAPH函数块全局指定接口参数集

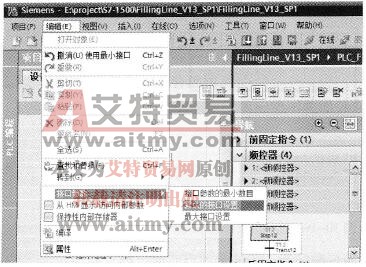

    要为一个打开的GRAPH函数块本地指定接口参数集，可在“编辑”(Edit)菜单中，选择“接口参数”( Interface  parameters)命令，如图10-22所示。“接口参数的最小数目”选项对应最小接口参数集，“默认的接口设置”选项对应标准接口参数集，“最大接口设置”对应最大接口参数集。

    图10-22    为一个打开的CRAPH函数块本地指定接口参数集

    由于随着参数数量的增加，GRAPH块和相关背景数据块所需的存储空间也会增加，故选择块接口参数集类型时，还要考虑CPU的可用存储空间。

    一般来说，使用S7 -1500 CPU时，无法对GRAPH内部接口参数执行写访问。但是，“静态”( Static)区域中用于管理操作模式的某些“MOP”结构元素允许写访问。

    要详细了解GRAPH块的块接口参数，请查阅系统手册或Portal软件(STEP 7)的帮助信息系统。
