STEP 7中顺序控制程序块

    对于顺序控制，程序设计的思路是通过将顺序控制过程分解为多个步，而且每个步都有明确的功能范围，然后再将这些步组织到顺控程序中；其中，在各个步中定义待执行的动作，相邻步之间定义转换条件。

    顺序控制系统的复杂度取决于自动化任务。在顺序控制系统中，至少包含三个块：背景数据块、GRAPH函数块和调用块。

    在Portal软件(STEP 7)中，只有FB函数块可以使用GRAPH编程语言，生成GRAPH函数块。在GRAPH函数块中，可以定义一个或多个顺控程序中的单个步和顺序控制系统的转换条件。

   GRAPH函数块具有背景数据块。GRAPH函数块的背景数据块中包含顺序控制系统的数据和参数，这些数据和参数由系统自动生成。

    要执行GRAPH函数块，则必须在其他代码块（调用块）中调用该GRAPH函数块。GRAPH函数块的调用块可以是组织块(OB)、函数(FC)或其他函数块(FB)。

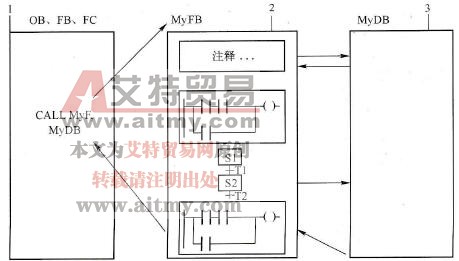

    如图10-9所示显示了顺序控制系统中调用块、GRAPH函数块和背景数据块三者之间的关系。

    图10-9    顺序控制程序块之间关系

   1-调用块2-GRAPH函数块3-背景数据块
