S7-1500通过LED指示灯进行系统诊断的显示

    CPU、接口模块和I/O模块都可以通过LED指示灯指示有关操作模式和内部/外部错误的信息。通过LED指示灯进行诊断是确定错误的原始工具。

    图9-2为一些模块上LED指示灯布局的示例，指示灯名称及颜色见表9-1。

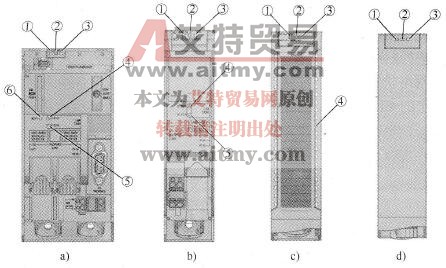

    图9-2    设备模块上的LED指示灯布局

   a) CPU 1516-3 PN/DP；b)IM 155 -5 PN ST；c)DI32xDC24V HF；d)PS 25W DC24V

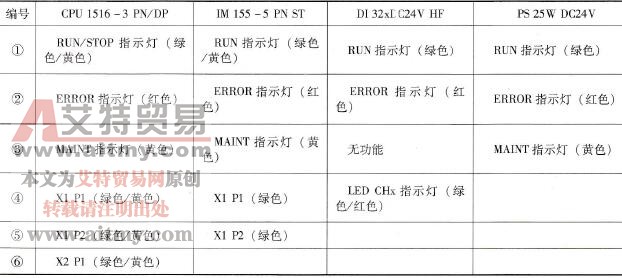

    表9-1    设备模块上的LED指示灯名称及颜色

    根据设备的不同，各LED指示灯的含义、LED指示灯的不同组合以及发生故障时指示的补救措施都可能不同。S7 -1500 CPU的LED指示灯的含义在第2章中已介绍，其他设备LED指示灯的含义请参见相应模块手册。
