S7路由功能中路由的概念

    “S7路由”是指在西门子工业通信网络中；跨越两个或多个子网（MPI、PROFIBUS和工业以太网）进行网络访问。S7路由属于PG/OP（编程设备／操作员面板）通信服务功能，通过它可以实现跨网络的PG/OP通信，例如，用编程计算机的普通以太网卡，访问PROFIBUS网络和MPI网络中的设备。PG可以在某个固定点（一般是主控室）访问所有在S7项目中组态的S7站点，下载用户程序和硬件组态，或者执行测试和诊断功能。还可以用S7路由功能实现跨网络的HMI与PLC的通信。

    凡是涉及路由功能都需要一个或者多个网关（S7 CPU或通信处理器）。网关是指一个跨接在两个网段上，并且可以实现两个网段之间的数据交换的设备。在S7路由中，网关由多个接口连接到两个或更多的子网，这些子网可以使用相同的或不同的通信协议。

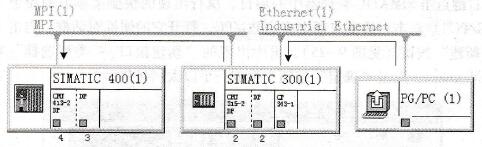

    图9-23中间的S7 - 300站就是一个网关，它的以太网接口和MPI接口使该站跨接在以太网和MPI网络上。为了使用路由功能，需要组态PG/PC站。以太网上的PG/PC站可以通过S7 -300的路由功能访问MPI网络上的S7 - 400站。

    图9-23    PG/PC的S7路由功能

    在组态网络时，STEP 7自动地为网关生成特定的“路由表”。路由表是特殊的系统数据，必须下载到网关。此后，编程设备可以通过网关搜索到指定的PLC的通信路径。

    为了实现路由功能，应在同一个项目中组态网络，CPU应下载该项目完整的网络组态信息。
