连续PID控制器FB 41外部设备过程变量的格式化

    PV_NORM方框用下面的公式将CRP_IN的输出PV_R格式化：

   PV_NORM的输出=PV_R×PV_FAC+ PV_OFF

式中，PV_FAC为过程变量的系数，默认值为1.0；PV_OFF为过程变量的偏移量，默认值为0.0。PV_FAC和PV_OFF用来调节过程输入的范围。

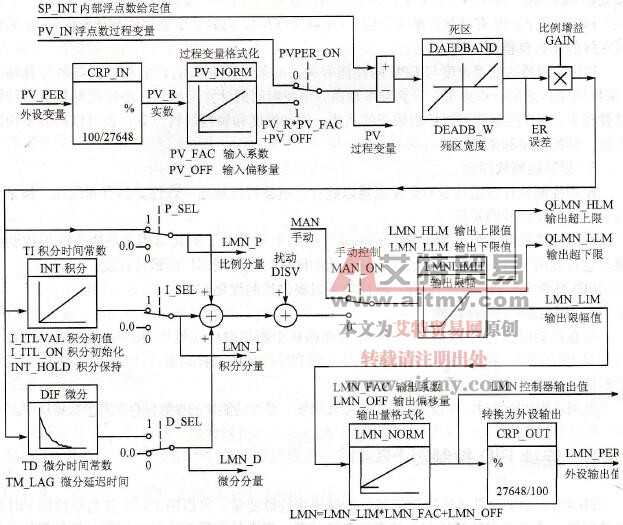

    图10-14    FB 41 CONT_C的框图

    如果设定值有物理意义，过程变量（即反馈值）也可以转换为该物理值。图10-14中的PV（过程变量）为FB输出的中间变量。
