脉冲发生器FB 43的二级控制器

    二级控制器用一个开关量产生两种相反状态的脉冲控制信号。典型控制为用一个输出位输出的脉冲宽度调制信号对电加热系统的控制。

    二级控制器只用FB 43的正脉冲输出QPOS_P控制I/O执行机构。二级控制器按控制值INV的变化范围分为双极性控制器和单极性控制器（见图10-37和图10-38）。如果二级控制器的执行脉冲需要逻辑状态相反的开关量信号，可以用QNEG_P输出负的输出信号（见表10-5）。

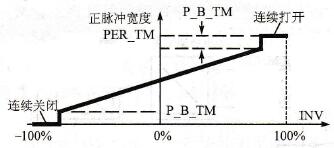

    图10-37    -100%～100%的双极性控制值二级控制

    图10-38    0%～100%的单极性控制值二级控制

    表10-5    两个输出量的二级控制
