脉冲发生器FB 43的比率系数<1的三级控制器

    使用比率系数RATIOFAC，可以改变正脉冲宽度和负脉冲宽度之比。例如可以将不同的时间常数用于热处理的电加热执行机构和水冷却执行机构。比率系数小于1时脉冲宽度的计算公式为

    正脉冲宽度= INV×PER_TM/100    (10-5a)

    负脉冲宽度= INV×PER_TM×RATIOFAC/100    (10-5b)

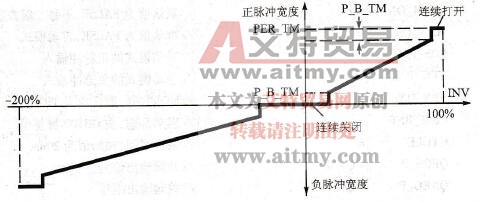

    由式(10-5a)、(10-5b)可知，小于1的比率系数将会减小负脉冲输出的脉冲宽度。图10-36是比率系数为0.5的三级控制器的不对称曲线。

    图10-36    三级控制器的不对称曲线
