S7-300/400系列PLC的组成

  S7-300/400系列PLC是模块化结构设计，各种单独模块之间可以进行广泛组合和扩展。它的主要组成部分有机架（或者导轨）、电源(PS)模块、中央处理单元(CPU)模块、接口模块(IM)、信号模块(SM)、功能模块(FM)和通信处理器(CP)模块。

    1．机架（或者导轨）

    机架用来安装和固定PLC的各类模块，如图1-3所示。

    S7-300和S7-400的机架特点，如表1-1所示。

表1-1    S7-300和S7-400的机架





图1-3  PLC机架示意图

    2．电源(PS)模块

    电源模块用于将AC 120/230V电源或者DC 24V转换为DC 24V和5V电源，供CPU、I/O模块、传感器和执行器使用。它与CPU模块和其他信号模块之间通过电缆连接，而不是通过背板总线连接。

    S7-300系列PLC可供选择的电源模块有：PS305 (2A)、PS307 (2A)、PS307 (5A)和PS307 (10A)等。

    PS305 (2A)电源模块的特点为：连接直流电源(输入电压为DC 24V/48V/72V/96V/110V)；输出电流为2A，输出电压为DC 24V;防短路和开路保护；可靠的隔离特性，符合EN 60950;可用作负载电源。

    PS307系列电源模块是西门子公司为S7-300 PLC专配的DC 24V电源，可安装在S7-300PLC的专用导轨上，其额定输出电流有2A、SA和10A等多种。PS307系列电源模块除输出额定电流不同，它们的工作原理和各种参数都基本相同。

    图1-4所示为PS307电源模块的布置图，图1-5所示为PS307电源模块的基本电路原理图。

PS307系列电源模块的特点为：连接单相交流系统(输入电压为AC 120V/230V，50/60Hz)；输出电流为2A/5A/10A，输出电压为DC 24V;防短路和开路保护；可靠的隔离特性，符合EN 60950;可用作负载电源。



图1-4 PS307电源模块的布置示意图



图1-5  PS307电源模块的基本电路

    PS307系列电源模块的输入和输出有可靠的隔离，输出正常电压为24V时，绿色LED亮；输出过载时，LED闪烁；输出过电流时，以PS307 (10A)为例，输出电流大于13A时，电压跌落，跌落后自动恢复；输出短路时，输出电压消失，短路故障排除后，电压自动’恢复。

    3．中央处理单元(CPU)模块

    SIMATIC S7-300/400系列PLC提供了多种不同性能的CPU模块，以满足用户不同的要求，如表1-2所示。各种CPU有不同的性能，例如有的CPU模块集成有数字量和模拟量输入／输出点，有的CPU集成有PROFIBUS-DP等通信接口。CPU模块前面板上有状态故障指示灯、模式开关、24V电源端子、电池盒与存储器模块盒（有的CPU没有）等。

表1-2    S7-300/400中央处理单元



    4．接口模块(IM)

    接口模块用于多机架配置时连接主机架（或者称中央机架，CR）和扩展机架(ER)，S7-300/400的接口模块如表1-3所示。

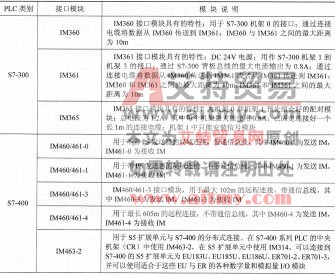

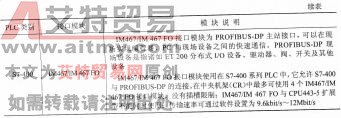

表1-3    S7-300/400接口模块



    5．信号模块(SM)

    信号模块是数字量输入／输出模块和模拟量输入／输出模块的总称，它们使不同的过程信号电压或者电流与PLC内部的信号电平匹配，S7-300/400系列PLC的信号模块如表1-4所示。

表1-4    S7-300/400信号模块



    6．功能模块(FM)

    功能模块主要用于实时性强、存储计数量较大的过程信号处理任务，S7-300/400系列PLC的功能模块如表1-5所示。

表1-5    S7-300/400的功能模块



    7．通信处理器(CP)模块

    通信处理器模块是一种智能模块，它用于PLC之间、PLC与计算机和其他智能模块之间的通信，可以将PLC接入PROFIBUS-DP、AS-i和工业以太网，或者用于实现点对点通信等。通信处理器可以减轻CPU处理通信的负担，并减少用户对通信的编程工作，S7-300/400系列PLC的通信处理模块的介绍如表1-6所示。

表1-6    S7-300/400系列PLC的通信处理模块
