S7-300/400系列PLC的状态寄存器

  状态字是一个16位寄存器，如图1-48所示，用于存储CPU执行指令的状态。状态字中的某些位用于决定某些指令是否执行和以什么样的方式执行，执行指令时可能改变状态字中的某些位，用位逻辑指令和字逻辑指令可以访问和检测它们。



图1-48状态字的位

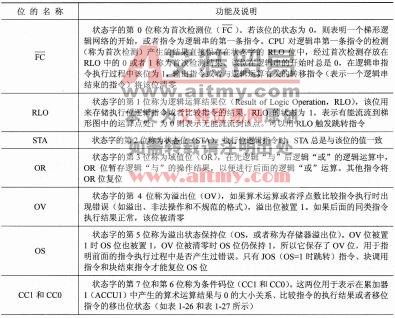

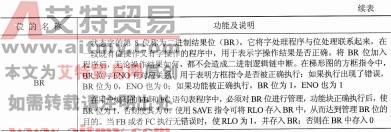

    状态字位的功能如表1-25所示。

表1-25    状态字位的功能



表1-26    算术运算后的CC1和CCO



表1-27    指令执行后的CC1和CCO
