台达DVP-PLC条件控制回路程序设计范例

    范例示意如图1-21所示。

    图1-21    范例示意

    【控制要求】

    车床主轴转动时要求先给齿轮箱供润滑油，即保证油泵电动机启动后才允许启动主拖动电动机。

    【元件说明】

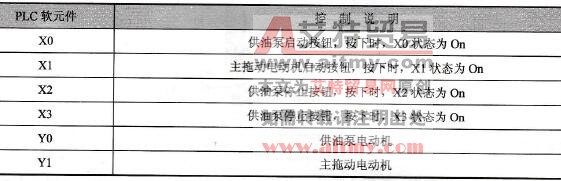

    元件说明见表1-11。

    表1-11    元件说明

    【控制程序】

    控制程序如图1-22所示。

    图1-22    控制程序

    【程序说明】

   (1)本程序是一个条件控制回路的典型应用，按下供油泵启动按钮时，Y0=On，供油泵启动，开始给主拖动电动机(Y1)的齿轮箱供润滑油。

   (2)在供油泵启动的前提下，按下主拖动电动机启动按钮时，Y1=On，主拖动电动机启动。

   (3)主拖动电动机(Y1)运行过程中，供油泵(Y0)要持续地给主拖动电动机(Y1)提供润滑油。

   (4)按供油泵停止按钮和主拖动电动机停止按钮分别停止供油泵和主拖动电动机运行。
