台达DVP-PLC并联方块回路程序设计范例

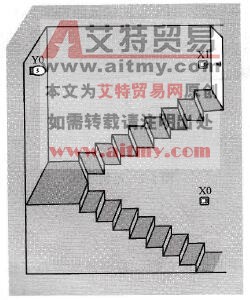

    范例示意如图1-3所示。

    图1-3    范例示意

    【控制要求】

    楼梯照明系统中，人在楼梯底和楼梯顶处都可以控制楼梯灯的点亮和熄灭。

    【元件说明】

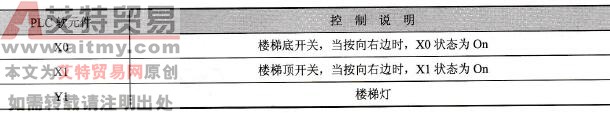

    元件说明见表1-2。

    表1-2    元件说明

    【控制程序】

    控制程序如图1-4所示。

    图1-4    控制程序

    【程序说明】

   (1)楼梯底和楼梯顶的两个开关状态一致时，都为“On”或都为“Off”时，灯被点亮；状态不一致时，即一个为“On”，另一个为“Off”时，灯熄灭。

   (2)灯在熄灭状态时，不管人是在楼梯底还是楼梯顶，只要拨动该处的开关到另外一个状态，即可将灯点亮。同样，灯在点亮状态时，不管人是在楼梯底还是楼梯顶，只要拨动该处的开关到另外一个状态，都可将灯熄灭。
