台达DVP-PLC串联动断触点回路程序设计范例

    范例示意如图1-1所示。

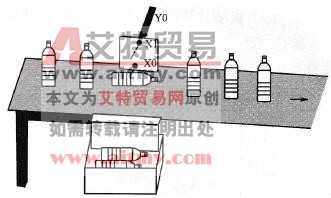

    图1-1    范例示意

    【控制要求】

    自动检测传送带上的瓶子是否直立的，若不是就将瓶子推出到传送带外。

    【元件说明】

    元件说明见表1-1。

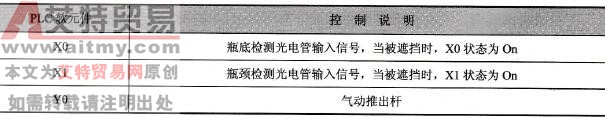

    表1-1    元件说明

    【控制程序】

    控制程序如图1-2所示。

    图1-2    控制程序

    【程序说明】

   (1)瓶子直立从传送带移过来时，瓶底检测光电管和瓶颈检测光电管都导通，即X0=On，X1=On，此时X0的动合触点导通，X1的动断触点不导通，Y0=Off,气动推出杆不动作。

   (2)瓶子倒立从传送带移过来时，瓶底检测光电管导通，而瓶颈检测光电管不导通，即X0=On，X1=Off，此时X0的动合触点导通，X1的动断触点导通，Y0=On，气动推出杆动作，瓶子被推出传送带外。
