台达DVP-PLC程序的选择执行设计范例

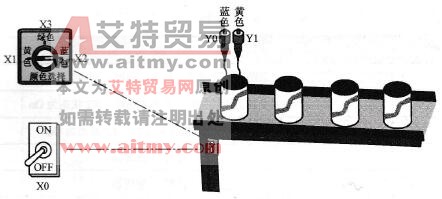

    范例示意如图1-30所示。

    图1-30    范例示意

    【控制要求】

    有三种颜色的颜料，选择不同的开关罐装规定颜色的颜料。

    【元件说明】

    元件说明见表1-16。

    表1-16    元件说明

    【控制程序】

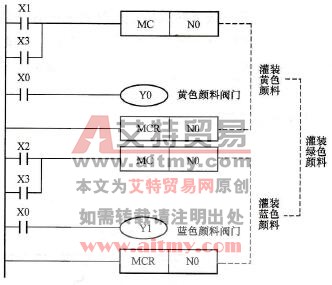

    控制程序如图1-31所示。

    【程序说明】

   (1)灌装颜料时，需打开灌装总开关使X0=On；黄色和蓝色两种颜料都灌装时，产生绿色颜料。

    图1-31    控制程序

   (2)选择黄色灌装模式，X1=On，第一个MC～MCR指令执行，Y0=On，开始灌装黄色颜料。

   (3)选择蓝色灌装模式，X2=On，第二个MC～MCR指令执行，Y1=On，开始灌装蓝色颜料。

   (4)选择绿色（黄色加蓝色）灌装模式，X3=On，两个MC～MCR指令都执行，开始灌装绿色（黄色加蓝色）颜料。
