台达DVP-PLC立即刷新及DI滤波时间设置程序设计范例

来源：艾特贸易2018-01-19

简介立即刷新及 DI 滤波时间设置 (REF/REFF DI/DO) 【控制要求】 (1) 当 M0=On 时，立即刷新 X0 ～ X17 的状态，并将其状态值传送到 D0 ；当 M1=On 时，将 D100 的值传送到 Y0 ～ Y17 ，并立即将其输出到

立即刷新及DI滤波时间设置(REF/REFF DI/DO)

【控制要求】

(1)当M0=On时，立即刷新X0～X17的状态，并将其状态值传送到D0；当M1=On时，将D100的值传送到Y0～Y17，并立即将其输出到输出端，不必等到END指令结束才将Y0～Y17状态输出到输出端。

(2)根据现场干扰信号的情况，设置D200值在不同范围，可分别设置输入点(DI)的滤波时间为0（实际只能为50μs）或10、20、30ms。

(3)实现DI/DO状态的立即更新操作及DI滤波时间的设置和显示。

【元件说明】

元件说明见表10-1。

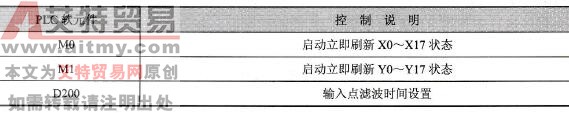

表10-1 元件说明

元件说明

【控制程序】

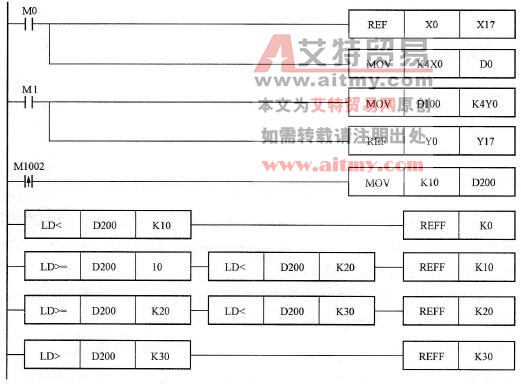

控制程序如图10-1所示。

【程序说明】

(1)通常在程序扫描开始时更新输入X的状态，在END指令结束时更新输出Y的状态，当在程序执行过程中需要最新的X状态和立即输出Y状态时，需用REF指令来实现。

(2)由于工作环境恶劣，PLC的DI信号经常会受到干扰，导致PLC误动作。干扰信号通常不会维持太长的时间，在应用中可以给DI信号加入一个大约的延时滤波，在通常情况下对防止干扰都是有效的。

(3)当D200<K10时，DI信号的滤波时间为0（实际只能到50μs）；当K10≤D200<K20时，DI信号的滤波时间为10ms；当K20≤D200<K30时，DI信号的滤波时间为20ms；当K30<D200时，DI信号的滤波时间为30ms。本程序中在PLC一上电RUN时设置 D200=K10，PLC DI信号的滤波时间被设置为10ms。
