台达DVP-PLC文件寄存器访问(MEMR/MEMW)程序设计范例

来源：艾特贸易2018-01-19

简介范例示意如图 9-5 所示。【控制要求】 (1) 在 PLC 电源上电时，自动将编号为 0 ～ 49 的文件寄存器的 50 笔数据传送到 D4000 ～ D4099 。 (2) X0=On 时，将 D2000 ～ D2099 的 100 笔历史数据写入编

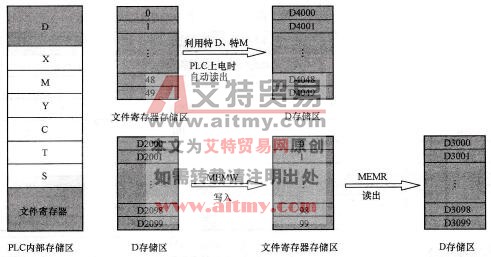

范例示意如图9-5所示。

【控制要求】

(1)在PLC电源上电时，自动将编号为0～49的文件寄存器的50笔数据传送到D4000～D4099。

(2) X0=On时，将D2000～D2099的100笔历史数据写入编号为0～99的文件寄存器。

(3) X1=On时，将编号为0～99的文件寄存器的100笔数据读出到D3000～D3099。

范例示意

图9-5 范例示意

【元件说明】

元件说明见表9-4。

表9-4 元件说明

元件说明

【控制程序】

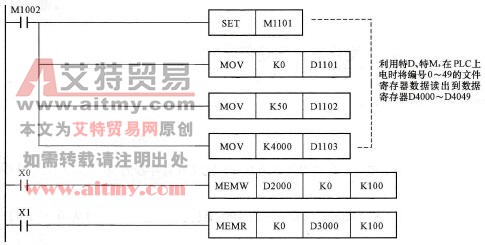

控制程序如图9-6所示。

控制程序

图9-6 控制程序

【程序说明】

(1) PLC内部的文件寄存器区跟数据寄存器区D一样，都是以word为单位的数据存储区，不同的是文件寄存器区不能作为操作数，不能用一般的指令(例如MOV)进行访问，需用专门的指令MEMW/MEMR来访问。

(2) PLC在上电时（不管PLC是RUN还是STOP状态），若检测到M1101=On，则会按照由D1101指定的起始文件寄存器编号、由D1102指定的读出笔数、由D1103指定的存放读出数据起始D编号，将指定笔数的文件寄存器数据自动读到数据寄存器区。需注意的是，PLC仅在上电时才会根据特M、特D做这个读取的动作。
