S7-300/400系列PLC移位和循环指令

  LAD移位指令可以将输入参数IN中的内容向左或向右逐位移动。循环指令可以将输入参数IN中的全部内容循环地逐位左移或右移，空出的位用输入IN移出位的信号状态填充。

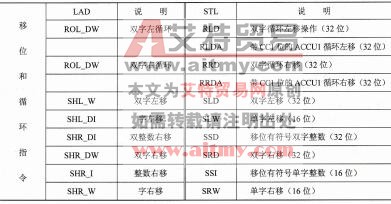

    STL移位指令将累加器1的低字或者全部内容向左或向右逐位移动。循环指令将累加器1的全部内容循环地逐位左移或右移，空出的位用累加器1移出位的信号状态填充。移位和循环指令参数如表2-35所示。

表2-35    移位和循环指令



字移位指令移位的范围0～15，双字移位指令移位的范围0～31，对于字、双字移位指令，移出的位信号丢失，移空的位使用0补足，例如将一个字左移6位，移位前后位排列次序如图2-21所示。

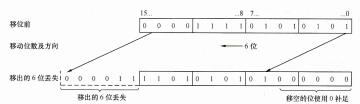

图2-21左移6位示意图

带有符号位的整数移位范围为0～15，双整数移位范围为0～31，移位方向只能向右移，移出的位信号丢失，移空的位使用符号位补足，整数位负值，符号位为1，整数位正值，符号位为0。例如将一个整数右移4位，移位前后位排列次序如图2-22所示。

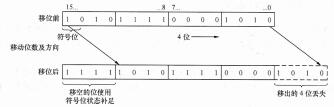

图2-22整数右移4位示意图

    使用STL编程时，注意固定的格式，例如一个字左移5位的程序：

    L    5    ／／移动的位数

    LMW  120    ／／移位的变量

    SLW

    TMW  122    ／／移位结果

    执行移位指令时，将累加器2中的值作为移动的位数，对累加器1中的值进行移位操作。

    循环移位指令只能对字进行操作，移位范围为0—31，如果移位大于32，实际移位为

（(N-1)modul0 32）+1，高位移出的位信号插入到低位移空的位中。例如将一个双字循环左移3位，移位前后位排列次序如图2-23所示。

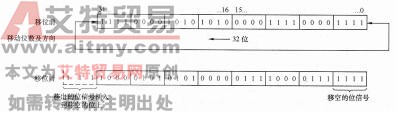

图2-23循环移位示意图

    STL编程语言中，RLDA与RRDA指令对双字进行循环移位操作，每次触发时循环左移或右移一位，将状态字中CC1的信号插入移空的位上。如果移出的位信号为1，置位状态字中CC1位，可以触发JP程序跳转指令进行逻辑判断。

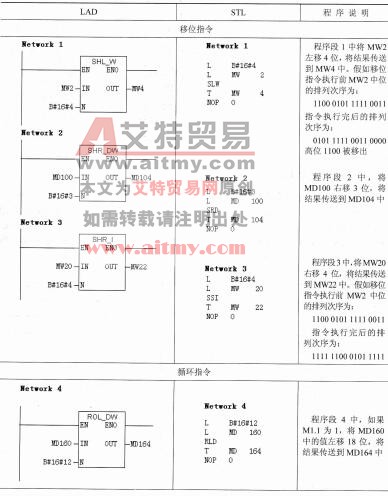

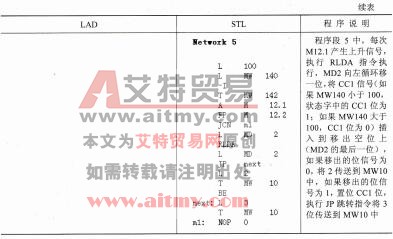

    使用移位和循环指令的示例程序如表2-36所示。

表2-36    移位和循环指令的示例程序
