AS-i的工作阶段

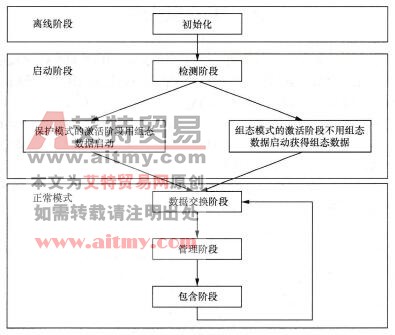

  AS-i的工作阶段示意图如图5-34所示。

  1．离线阶段

  离线阶段又称为初始化模式，在该阶段设置主站的基本状态。模块上电后或重新启动后时被初始化。在初始化期间，所有从站输入和输出数据的映像被设置为0（未激活）。

    2．启动阶段

在启动阶段，主站检测AS-i电缆上连接有哪些从站以及它们的型号。厂家制造AS-i从站时通过组态数据，将从站型号永久地保存在从站中，主站可以请求上传这些数据。状态文件中包含了AS-i从站的I/O分配情况和从站的类型(ID代码)。主站将检测到从站存放在检测到的从站表中。



图5-34  AS-i的工作阶段

    3．激活阶段

    在激活阶段，主站检测到AS-i从站后，通过发送特殊的呼叫激活这些从站。

    主站处于组态模式时，所有地址不为0的从站被激活。在这一模式，可以读取实际值并将它们作为组态数据保存。

    主站处于保护模式时，只有储存在主站组态中的从站被激活。如果在网络上发现的实际组态不同于期望的组态，主站将显示出来。主站把激活的从站存入被激活的从站表中。

  4．工作模式

  启动阶段结束后，AS-i主站切换到正常循环工作模式。

  (1)数据交换阶段

  在正常模式下，主站将周期性地发送输出数据给各从站，并接收它们返回的应答报文，即输入数据。如果检测出传输过程中出现错误，主站将重复发出询问。

    (2)管理阶段

    在这一阶段，处理和发送下述可能用到的控制应用任务：将4个参数位发送给从站，例如设置门限值、改变从站的地址。

  (3)包含(inclusion)阶段

  在这一阶段，新加入的AS-i从站将被更新到主站已检测到的从站列表中，如果它们的地址不为0，将被激活。主站如果处于保护模式，只有储存在主站期望组态中的从站可以被激活。
