AS-i的主从通信方式

  AS-i是单主站系统，AS-i通信处理器(CP)作为主站控制现场的通信过程。主从通信过程如图5-31所示，主站轮流询问每个从站，询问后等待从站的响应。



图5-31  AS-i主从通信

    地址是AS-i从站的标示符，可以用专用的地址单元或主站来设置各从站的地址。

    AS-i使用电流调制的传输技术保证了通信的高可靠性。主站如果检测到传输错误或从站的故障，将会发送报文给PLC，提醒用户进行处理。在正常运行时增加或减少从站，不会影响其他从站的通信。

    根据扩展的AS-i接口技术规范V2.1最多允许连接62个从站，主站可以对模拟量进行处理。

    AS-i的报文主要有主站呼叫发送报文和从站应答报文，如图5-32所示。

在主站呼叫发送报文中，ST是起始位，其值为0。SB是控制位，为0或为1时分别表示传送的是数据或命令。A4～AO是从站地址，I4～10为数据位。PB是奇偶校验位，在报文中不包括结束位在内各位中1的个数应为偶数。EB是结束位，其值为1。在7个数据位组成的从站应答报文中，ST、PB和EB的意义与取值与主站呼叫发送报文的相同。



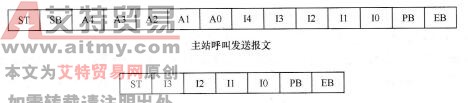

图5-32  AS-i的通信报文
