CX-Programmer线圈的输入

    (1)在英文输入状态下按O键来打开如图8-31所示的“新线圈”输入的对话框。

   (2)单击“确定”按钮或按Enter键后弹出如图8-32所示的“编辑注释”对话框输入“线圈0”。

    图8-31    “新线圈”输入对话框

    图8-32    “编辑注释”对话框

   (3)单击“确定”按钮或按Enter键确认所做的操作，就会在梯形图区域出现如图8-33所示的“输出线圈0”。

    图8-33    “线圈0”输入完毕

   (4)按R键可使条正常化。按上下键或用鼠标来移动光标位置，使之移到变为蓝色的位置时，条也将正常化，如图8-34所示。

    图8-34    正常化之后的条

   CX-Programmer可对重复线圈进行自动检查。如果在程序创建中有地址重复的线圈，将自动弹出警告信息来显示出程序中重复线圈的位置，可通过按Esc键来关闭已打开的输出窗口。如图8-35所示。

    图8-35    重复输出自检功能

    显示/隐藏符号注释的步骤如下：

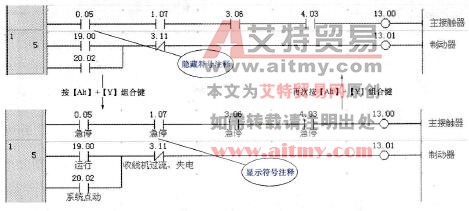

   (1)同时按Alt+Y组合键。可以显示/隐藏符号注释，如图8-36所示。

    图8-36    显示/隐藏符号注释

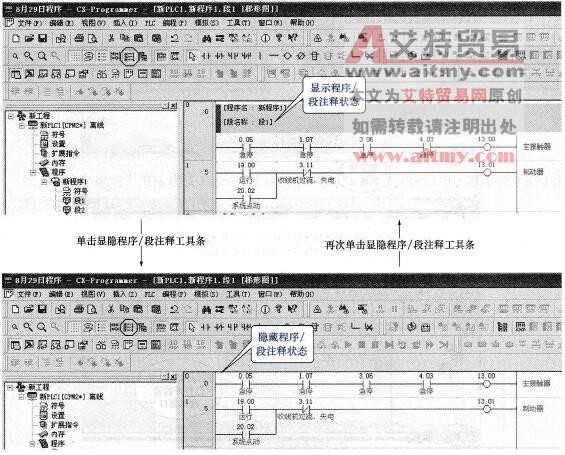

   (2)点击工具栏按钮（显示程序/段注释），用来在顶头一行显示注释，如图8-37所示。

    图8-37    段注释的显隐

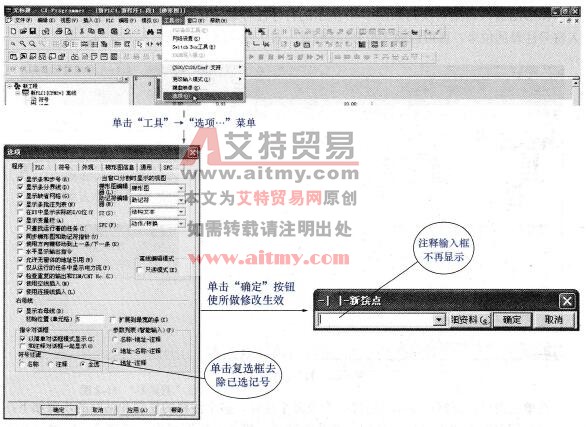

   (3)在CX-Programmer的菜单中选择“工具”→“选项”。可以使“注释输入”对话框隐藏起来不显示，如图8-38所示。

    图8-38    设置“注释输入”对话框
