S7-300/400系列PLC的用户程序中的块

  STEP 7软件允许用户将编写的程序和程序所需的数据放置在块中，使单个的程序部件标准化。通过在块内或块之间类似子程序的调用，使用户程序结构化，可以监护程序组织，使程序易于修改、查错和调试。这种结构显著地增加了PLC程序的组织透明性、可理解性和易维护性。各种块的简要说明如表4-1所示，OB、FB、FC、SFB和SFC都包含部分程序，统称为逻辑块，它们的结构及相互关系如图4-1所示。

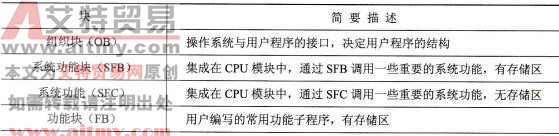

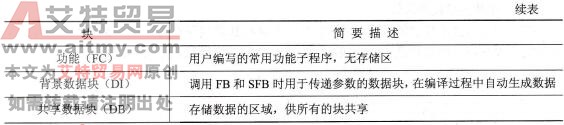

表4-1    用户程序中的块



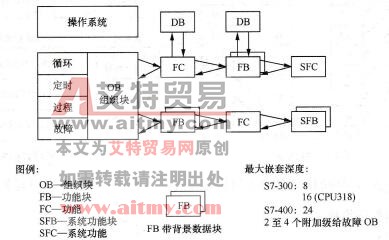

图4-1  用户程序中的块结构
