硬件组态的任务与步骤

  1．硬件组态的任务

  在PLC控制系统设计的初期，首先应根据系统的输入／输出信号的性质和点数，以及对控制系统的功能要求，确定系统的硬件配置。例如CPU模块与电源模块的型号，需要哪些输入输出模块（即信号模块SM）、功能模块(FM)和通信处理器(CP)模块，各种模块的信号和每种型号的块数等。对于S7-300来说，如果SM、FM和CP的块数超过8块，除了中央机架外还需要配置扩展机架和接口模块(IM)。确定了系统的硬件组成后，需要在STEP 7编程软件中完成硬件配置工作。

硬件组态任务就是在STEP 7编程软件中生成一个与实际的硬件系统完全相同的系统，例如要生成网络、网络中各个站的机架和模块，以及设置各硬件组成部分的参数，即给参数赋值。所有模块的参数都是用编程软件来设置的，完全取消了过去用来设置参数的硬件DIP开关。硬件组态确定了PLC输入／输出变量的地址，为设计用户程序打下了基础。

    2．硬件组态的步骤

    硬件组态的步骤如下。

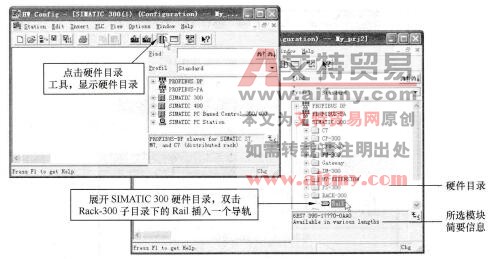

①点击硬件目录工具，显示硬件目录，展开SIMATIC 300硬件目录，双击Rack-300子目录下的Rail插入一个导轨，如图3-29所示。



图3-29硬件组态步骤(1)

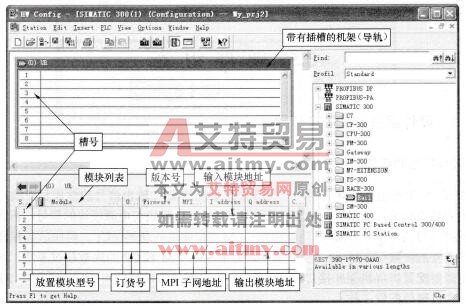

②插入0号导轨，如图3-30所示。



图3-30硬件组态步骤(2)

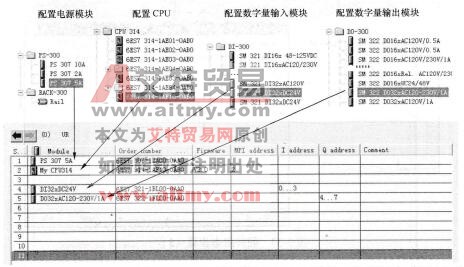

③插入S7-300各模块，如图3-31所示。



图3-31硬件组态步骤(3)

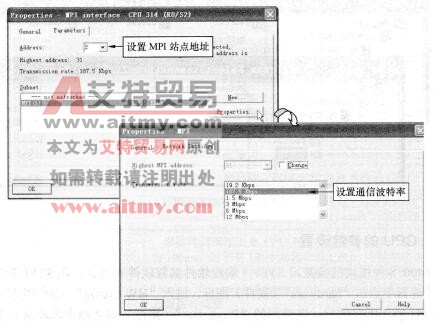

④设置CPU属性，如图3-32所示。



图3-32硬件组态步骤(4)

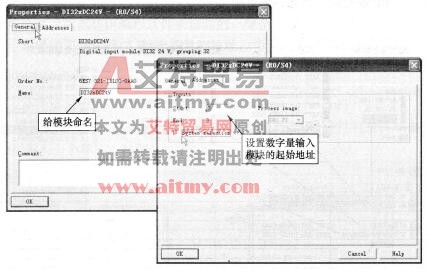

    ⑤设置数字量模块属性，如图3-33所示。

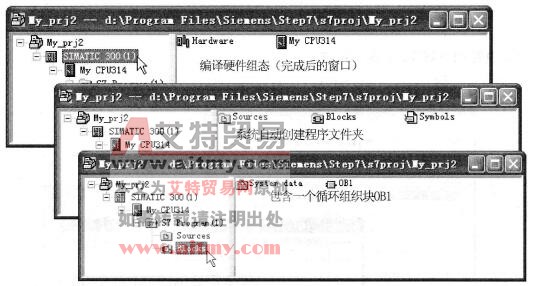

⑥硬件组态完成后的窗口如图3-34所示。



图3-33硬件组态步骤(5)



图3-34硬件组态步骤(6)
