建立逻辑软件块

  1．建立逻辑软件块

  逻辑块（将在以后的章节中详细介绍）具有变量声明表部分、程序指令部分和属性部分。

用STL编写逻辑块的步骤如图3-65所示。



图3-65用STL编写逻辑块的步骤

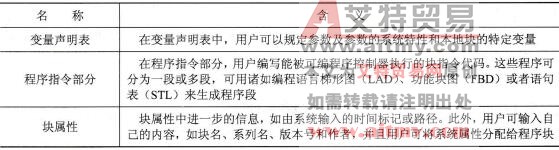

当用户编程时，必须编辑下列3部分，如表3-14所示。

表3-14    用户变成编辑的3个部分



    原则上说，用户编辑逻辑块各部分的顺序并不重要。

    2．LAD/STL/FBD程序编辑器的预先设置

    在开始编程之前，用户应熟悉一下编辑器的预置表，借助它可使用户在编程时感觉容易并且方便。

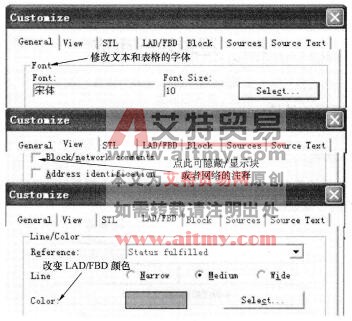

用菜单命令“Options”→“Customize”，打开对话框，如图3-66所示。在不同的选项卡中，用户可为逻辑块编程作以下设置。



图3-66逻辑块程序部分的参数设置对话框

    ①文本和表格中的字体（类型和大小）。

    ②在一个新块中是否显示符号和文字注释。

    用户在编辑状态中，用“View”下拉菜单中的命令可以修改编程语言表示法、文字注释和符号的设置。在“LAD/FBD”选项卡中，用户可以改变其部分颜色，如程序段或语句行。

    3．逻辑块和源文件的访问授权

当编辑一个项目时，通常使用一个共同的数据库，这就意味着项目组的全体成员也需要同时访问同一个块或数据源。

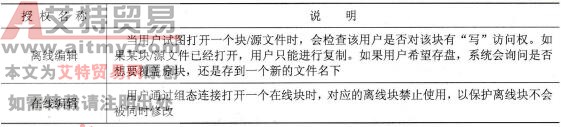

    读／写访问授权分配如表3-15所示。

表3-15    读，写访问授权分配表
