可编程控制器的基本结构

    1．整体式PLC的结构

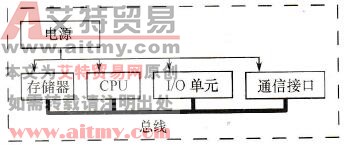

    整体式PLC硬件系统由CPU、存储器、通信接口、输入/输出电路和电源电路组成，如图3-1所示。

    2．模块式PLC的结构

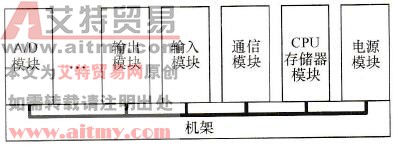

    在模块式PLC中，组成PLC的各个部分都是模块，这些模块由PLC的系统连接，如图3-2所示。

    3．混合式结构

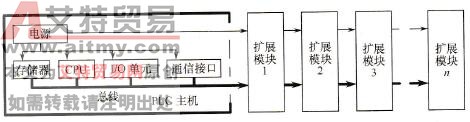

    在混合式结构中，PLC由PLC主机和扩展模块组成，其中PLC主机由CPU、存储器、通信电路、基本输入/输出电路组成，而扩展模块可以是输入/输出模块、模拟量模块、位置控制模块等，如图3-3所示。

    图3-1    整体式PLC

    图3-2    模块式PLC

    图3-3    混合式结构的PLC
