S7-300C点对点通信中RK512计算机链接

对于点对点通信，可以应用RK512计算机链接来接收和发送数据。需要的系统功能块如下：

●SFB 63SEND_RK

用RK512计算机链接发送数据。

●SFB 64FETCH_RK

用RK512计算机链接获取数据。

●SFB 65SERVE_RK

用RK512计算机链接接收和提供数据。

表20-22给出了这些系统功能块的参数。

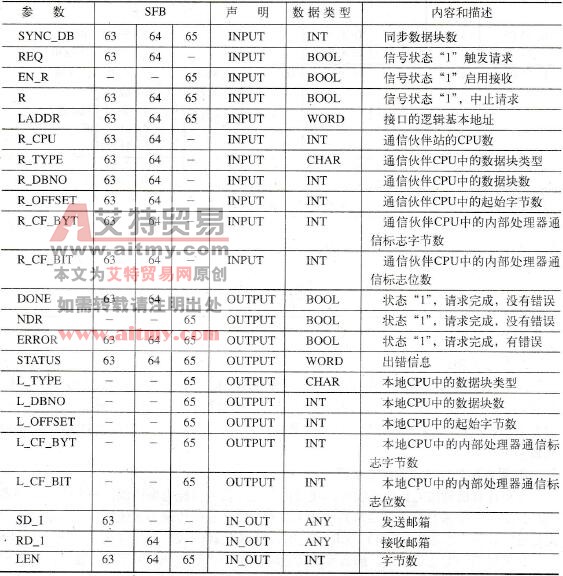

表20-22 通过RK512计算机链接来发送和接收数据的SFB参数

1．传输区域的指定

SFB 63 SEND_RK从SD_1指定的区域里发送数据，并在通信伙伴设备中对数据块区域寻址。SFB 64 FETCH_RK可以访问通信伙伴设备中所有的地址区域，并在RD_1指定的数据块区域中存储获取的数据。

SFB 65 SERVE_RK可以在数据块中保存接收到的数据，并使来自所有地址域的数据可用。对参数允许的分配在表20-23中列出。某些值只有在SIMATIC S5站作为通信伙伴设备时才有意义。

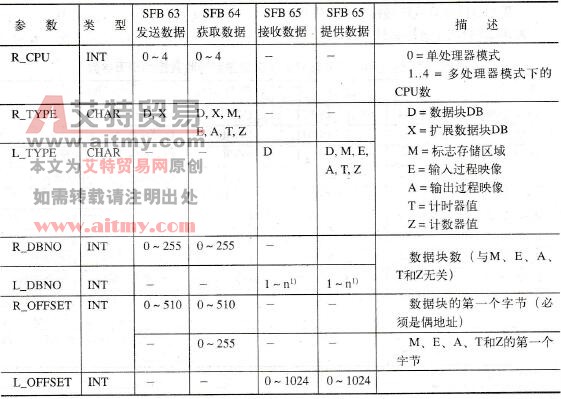

表20-23 传输区域的指定

1) CPU特有的。

2．同步数据块

计算机链接的系统功能块，除了和实例数据块一起工作之外，还与同步数据块合作，并且同步和控制所有计算机链接实例的活动。同步数据块只在用户存储器中存在一次。需要创建一个长度最小为240字节的同步数据块作为全局数据块。在参数SYNC_DB中设定数据块的数目。

3．用内部处理器通信标志协调

使用计算机链接的数据接收可以通过内部处理器通信标志来协调。一个内部处理器通信标志是一个来自位存储器M的地址区域的一位。每个传输请求使用一个内部处理器通信标志，并在参数R_CF_BYT和R_CF_BIT或L_CF_BYT或L_CF_BIT中指定标志地址。

如果局部CPU是对方瑞，那么系统功能块SFB63 SEND_RK用于发送数据，SFB 64 FETCH_RK用于获取数据。当从通信伙伴CPU中接收和获取数据时，就要包含内部处理器通信标志的地址。如果在通信伙伴CPU中内部处理器通信标志为“0”，则该CPU允许，在发送任务时把数据包输入到用户存储器，在获取任务时从用户存储器中读取数据包。然后通过通信功能设置内部处理器通信标志，表示数据传输已经发生，用户程序于是对数据进行编辑和处理。如果内部处理器通信标志被用户程序复位，则再次允许数据传输。因此在通信伙伴CPU中，内部处理器通信标志允许控制数据传输。

如果局部CPU是服务器。若对方发送数据，则通过SFB 65 SERVE_RK接收数据；若对方获取数据，则使接收数据可用。在SFB中，需对局部内部处理器通信标志（在服务器中）设置参数，这样，通过标志，在用户程序中可以控制数据的接收或提供。SFB在参数L_CF_BYT和L_CF_BIT中显示当前执行的任务使用哪个内部处理器通信标志并将它置“1”。在数据处理完成后（再次接收或提供），由程序复位内部处理器通信标志，这样启用下次通信任务的处理。

4．SFB 63SEND_RK用RK512计算机链接发送数据

系统功能块SFB 63SEND_RK用于向通信伙伴发送一个数据区域。用硬件组态工具设置通信协议和传输参数。用参数SD_1指定发送数据的区域。参数LEN规定了发送字节的长度。注意，字节数目必须是偶数。

只有在通信伙伴中内部处理器通信标志的信号状态为“0”时，SFB 63 SEND_RK才传输数据。最大可以发送1024字节的报文。数据以128字节的一致性块传输。当正在传输时，不能改变发送区的数据。

参数REQ的上升沿触发发送。参数DONE的信号状态为“1”时，SFB发出表示工作已经成功完成的信号。在出错事件中，参数ERROR变为“1”并在参数STATUS中输出出错信息。

参数R的信号状态为“1”时可以取消当前的发送任务，并将调用实例复位到基本状态。

5．SFB 64FETCH_RK用RK512计算机链接获取数据

系统功能块SFB 64FETCH_RK用于从通信伙伴获取数据。用硬件组态工具设置通信协议和传输参数。用参数RD_1指定获取数据的区域。参数LEN规定了接收字节的数量。

只有在通信伙伴中内部处理器通信标志的信号状态为“0”，SFB 64 FETCH_RK才接收数据。最大可以发送1024字节的报文。以128字节一致性块为单位传送数据。当正在传输时，不能改变发送区的数据。

参数EN_R的信号状态为“1”时允许数据获取。如果有新数据被成功获取，则参数NDR的信号状态为“1”。发生错误事件，参数ERROR设为“1”，并在参数STATUS中输出出错信息。

参数R的信号状态为“1”时可以取消当前的获取任务，并将调用实例复位到基本状态。

6．SFB 65SERVE_RK用RK512计算机链接接收和提供数据

对于RK512计算机链接，系统功能块FB65 SERVE_RK有服务器功能。FB 65 SERVE_RK接收由通信伙伴发送的数据区，并提供通信伙伴获取的数据区。把接收到的数据或提供的数据输入到由参数L_TYPE、L_DBNO和L_OFFSET指定的区域。参数LEN规定了传输字节的数量。

FB 65 SERVE_RK以128字节的一致性块传输数据。当正在传输时，不能访问传输区的数据。数据传输的协调由位于用户程序的内部处理器通信标志控制。

参数EN_R的信号状态为“1”时，允许请求处理。参数NDR的信号状态为“1”意味着有新数据被成功获取或接收。发生错误事件时，参数ERROR设为“1”，并在参数STATUS中输出出错信息。

参数R的信号状态为“1”时可以取消当前的获取任务，并将调用实例复位到基本状态。
