S7-300C的点对点通信基础

    当使用点对点通信(PtP)的时候，可以通过一个串行接口把数据传输到通信伙伴，例如一台打印机或一个SIMATIC S5站。对于一些特定的紧凑型S7-300 CPU，已经集成了RS 422/485接口(X．27)。

    当对CPU的接口属性设置参数时，通过使用硬件组态工具可以指定通信连接。ASCII模式. 3964(R)进程和RK512计算机连接都是有效的通信协议。

    通信功能块是集成在S7-300CCPU操作系统中的系统功能块SFB。系统功能块SFB的实例数据块存在于用户存储器中。SFB不需要对参数进行测试。如果参数设置不对，CPU可能会转到STOP停止状态。如果使用计算机连接用的传输协议，也需要用到一个同步数据块（在用户存储器中，所有计算机连接SFB都要使用一次，如图20-18所示）。

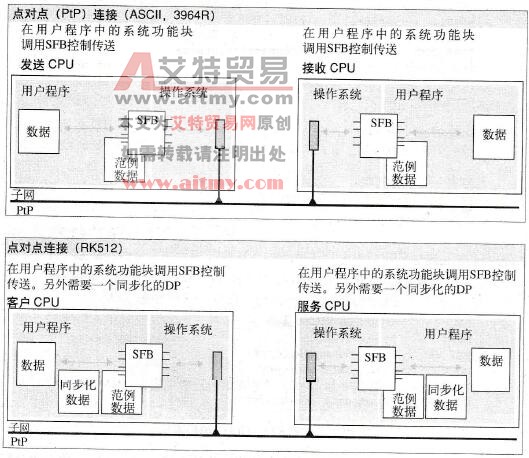

    图20-18    S7-300点对点连接

    组态点对点通信

    在点对点接口的属性窗口中用硬件组态工具设置通信协议：

    ●ASCII模式

    数据以ASCII字母的形式传输。传输是不需要响应的。需要对信号分配和传输参数进行设定，如波特率、奇偶校验、结束符等。

    ●3964(R)进程

    当接收正确时，通过该协议能够把数据发送到通信伙伴并能被正确告知。需要对信号分配和传输参数进行设定，如波特率、奇偶校验、块检测等。

    ●RK512计算机连接

    通过所谓的内部处理器通信标志能对数据传输进行整理。数据接收和获取是要告知的。需要对信号分配和传输参数进行设定，如波特率、奇偶校验、块检测等。

    对于3964(R)进程和RK512计算机连接的传输协议，通信伙伴必须有不同的优先级，这样当同时有几个发送通信请求时，能够规定先后次序。
