STEP 7传送数据记录的块

    下面的系统块可用于传送数据记录：

    ●SFB 52 RDREC

    读数据记录。

    ●SFC 59RD_REC

    读数据记录。

    ●SFB 53 WRREC

    写数据记录。

    ●SFC 58WR_REC

    写数据记录。

    表22-5描述了所列系统功能的参数，表22-6给出了所列系统功能块的参数。

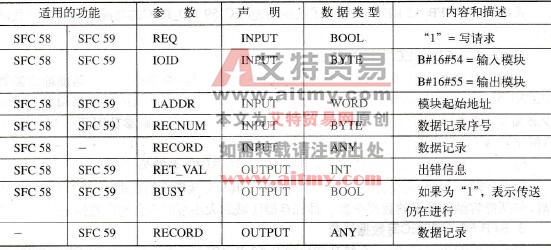

    表22-5    用于数据传送的系统功能的参数

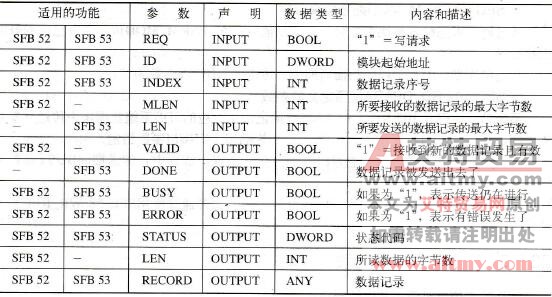

    表22-6    用于数据记录传送的系统功能块的参数

    对于S7-300 CPU（除了CPU 318），每一个DP段可以同时处理最多4个写作业和4个读作业。对于CPU318和S7-400 CPU，每一个DP段最多可以同时处理8个写作业和8个读作业。在外部DP段可以同时执行最多32个写作业和32个读作业。

    1．SFB 52 RDREC读一个数据记录

    当参数REQ为1时，系统功能块SFB 52RDREC从模块读数据记录INDEX，并将其保存到目标区域RECORD。目标区域的长度必须大于或最少必须等于数据记录的长度，使用参数MLEN指定读取的字节数。

    传送操作划分到几个程序扫描周期中，传送期间BUSY参数为“1”。

    参数VALID信号状态为“1”时，意味着读数据记录完成且期间没有错误发生。参数LEN给出所传送的字节数。

    出错时，参数ERROR置位为“1”，且错误信息将输出到参数STATUS中。

    系统功能块SFB 52RDREC包含了系统功能SFC 59 RD_REC的功能，且可以替代后者。

    2．SFC 59RD_REC读取数据记录

    当REQ参数为“1”时，SFC 59RD_RECNUM从模块读数据记录，其地址由参数RECNUM指定，然后写到目标存储区域RECORD。目标存储区域的长度必须大于或最少必须等于数据记录的长度。如果传送完成且没有发生错误，则参数RET_VAL返回传送的字节数。

    传送操作划分到几个程序扫描周期中，传送期间BUSY参数为“1”。

    对于1997年2月以前交付的S7-300系列CPU，其SFC从指定的数据记录中读取目标存储区域所能容纳的最多的数据个数，目标存储区域的大小可能不会超出数据记录。

    3．SFB 53 WRREC写数据记录

    当参数REQ为“1”时，系统功能块SFB53 WRREC将源存储区域RECORD的数据记录INDEX写到模块。使用参数LEN指定所要写的字节数。

    传送可以划分到几个程序扫描周期中，传送期间BUSY参数为“1”。

    参数DONE的信号状态为“1”时，意味着写数据记录完成且没有发生错误。出错时，参数ERROR设置为“1”，且出错信息输出到参数STATUS。

    系统功能块SFB 53WRREC包含了系统功能SFC 58 WR_REC的功能，且可以代替后者。

    4．SFC 58WR_REC写数据记录

   SFC 58 WR_REC将数据记录及其序号RECNUM传送到参数IOID和LADDR所指定的模块，数据记录的地址由参数RECORD确定。参数REQ为“1”将启动传送。当作业开始后，SFC将读出完整的数据记录。

    传送可以划分到几个程序扫描周期中，传送期间BUSY参数为“1”。
