STEP 7确定模块地址

    可以使用下列SFC确定模块地址：

    ●SFC 5GADR_LGC

    确定模块通道的逻辑地址。

    ●SFC 50RD_LGADR

    确定模块的所有逻辑地址。

    ●SFC 49LGC_GADR

    确定模块的槽地址。

    表22-2给出了这些SFC的参数。

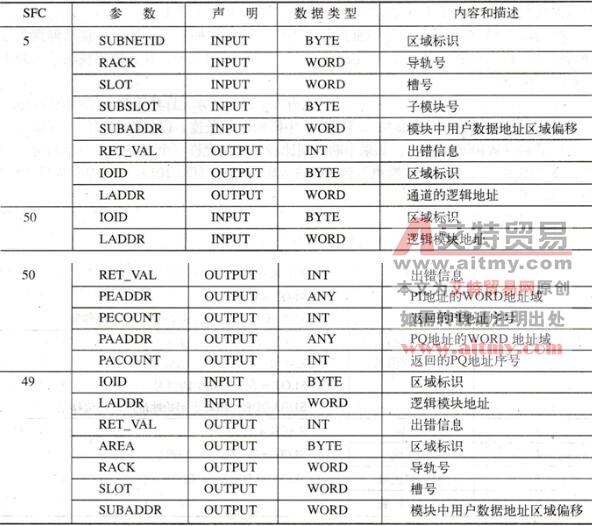

    表22-2    用于确定模块地址的系统块的参数

    这些SFC具有IOID和LADDR两个用于逻辑地址的普通参数（=I/O区域中的地址）。IOID可以是代表外部输入(PI)的B#16#54，或者是代表外部输出(PQ)的B#16#55。PI或PQ区域中的LADDR包含了与指定的通道一致的I/O地址。如果通道是0，它就是模块的起始地址。

    对于这些用SFC确定的地址，必须用硬件组态数据在逻辑地址（模块起始地址）和槽地址（分布式I/O系统中的站点上或机架上的模块位置）之间指定一个空间。

    1．SFC 5GADR_LGC确定模块通道的逻辑地址

    指定槽地址（“地理”地址）时，系统功能SFC 5 GADR_LGC返回通道的逻辑地址。如果模块属于分布式I/O系统，将DP主系统ID输入到参数SUBNETID中；如果模块插在中央机架上或扩展机架上，将B#16#00输入到参数SUBNETID中。RACK参数指定了机架号，或者是分布式I/O系统中的工作站编号。如果模块没有子模块插槽，将B#16#00输入到参数SUBSLOT中。参数SUBADDR包含了模块内用户数据中的地址偏移（比如，W#16#0000代表模块的起始地址）。

    2．SFC 49LGC_GADR确定模块的槽地址

    如果指定了任意逻辑模块地址，SFC 49 LGC_GADR将返回模块的槽地址。从指定的用户数据地址减去地址偏移（参数SUBADDR）就可以得到模块的起始地址。AREA参数指明了对模块进行操作的系统（如表22-3所示）。

    3．SFC 50RD_LGADR确定模块的所有逻辑地址

    如果指定了用户数据区中的一个任意地址，SFC 50 RD_LGADR将返回模块所有的逻辑地址。

    使用PEADDR和PAADDR参数定义一个WORD组件的区域（基于WORD的ANY指针，比如P#DBzDBXy.xWORD nnn）。

   SFC 50给出在RECOUNT和PACOUNT参数中返回的入口数字。

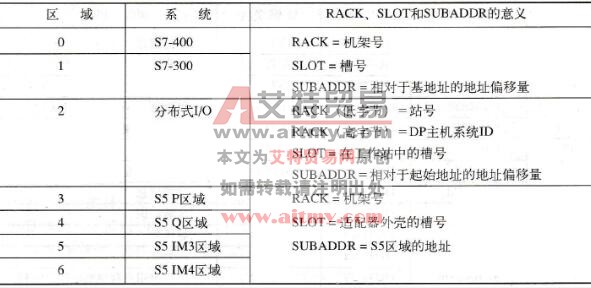

    表22-3    SFC 49 LGC_GADR的输出参数的描述
