STEP 7的多处理器中断

    多处理器模式中，多处理器中断允许所有的CPU对一个时间同时做出响应（如表21-9所示）。多处理器中断使用SFC 35 MP_ALM来触发。组织块OB 60用于多处理器中断的服务，它具有确定的优先级25。

    1．概述

    一个SFC 35MP_ALM的调用将启动多处理器中断OB的执行。如果CPU工作在单处理器模式，OB 60将立即启动。而多处理器模式中，OB 60将在所有参与的CPU中同步启动。也就是说，调用SFC 35的CPU将一直等待，直到其他CPU都提示准备好了以后才调用OB 60。

    多处理器中断不是通过硬件组态数据来组态，所有具有多处理器能力的CPU都已经预设好了。除此之外，在CPU的“Local Data”中保留的优先级为25的局部数据的字节数必须足够多（最少20）。

    2．启动过程中的性能特点

    多处理器中断只有在RUN模式下才能触发。若在启动程序中调用SFC 35，将在返回功能值错误32929 (W#16#80A1)之后结束。

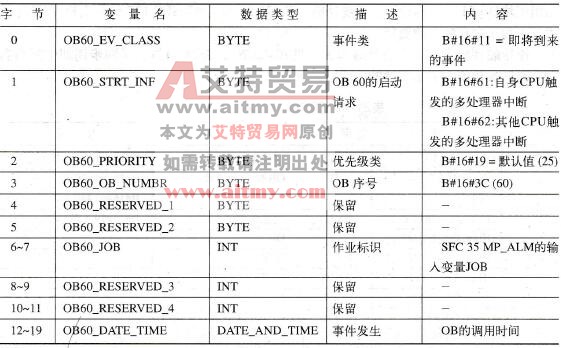

    表21-9    多处理器中断的启动信息

    3．出错时的性能特点

    当SFC 35调用时，如果OB 60仍在进行，系统功能将把错误代码32 928(W#16#80A0)作为功能值返回。在任何CPU中，OB 60都不会启动。

    当被系统功能调用、禁止或者延迟执行的时候，一个CPU中无效的OB 60不会起作用，SFC 35也不报告错误。

    4．禁止、延迟和启用

    多处理器OB可以分别通过使用系统功能SFC39 DIS_IRT和SFC 40 EN_IRT来禁止或者启用，分别通过SFC 41 DIS_AIRT和SFC 42 EN_AIRT来延迟和启用。

    5．SFC 35MP_ALM多处理器中断

    使用系统功能SFC 35MP_ALM可以触发一个多处理器中断。其参数列在表21-10当中。

    表21-10    SFC 35 MP_ALM的参数

   JOB参数允许发送一个作业标识。所有的CPU可以从OB 60启动信息的第6个和第7个字节中读到同样的值。
