STEP 7的DPV1中断

    除了SIMATIC S7预定义的那些类型，PROFIBUSDPV1从站可以触发下列中断。

    ●状态中断，比如：如果DPV1从站改变了它的操作模式，将调用中断组织块OB 55。

    ●更新中断，比如：如果DPV1从站通过PROFIBUS或者直接改变参数，将调用中断组织块OB 56。

    ●厂商中断，如果一个供应商预计的事件发生在DPV1从站，将调用中断组织块OB 57，可以触发该中断的事件由供应商在DPV1从站定义。

    中断的起因、中断标识和有效的附加中断信息长度，由DPV1从站中断组织块的启动信息具体指明（如表21-8所示）。可以使用SFB 54 RALRM读取这些附加的中断信息。

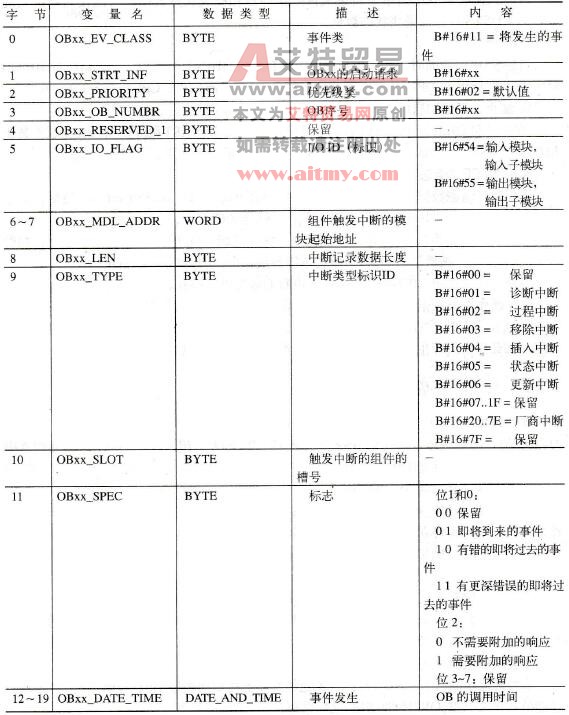

    表21-8    DPV1中断的启动信息

    注：xx表示OB的序号55、56或者57。

    1．启动过程中的响应

    当主机CPU处于STOP模式时，PROFIBUSDPV1从站同样可以产生中断。此种情形下，主机CPU不能调用中断组织块。当CPU进入RUN状态时，也不能对已丢失的中断进行处理。

    然而，接收到的中断事件将进入诊断缓冲器和模块状态数据，可以使用系统功能SFC 51 RDSYSST读取模块状态数据。

    2．出错处理

    当触发DPV1中断时，如果用户程序中没有对应的DPV1中断OB，操作系统将调用OB 85(程序执行错误)。DPV1中断获得响应，如果OB 85没有编程，CPU将进入STOP模式。

    3．禁止、延迟和启用

   DPV1中断OB的调用，可以分别通过使用SFC 39 DIS_IRT和SFC 40 EN_IRT来禁止和启用，用SFC 41 DIS_AIRT和SFC 42 EN_AIRT来延迟和启用。

    4．用STEP 7组态DPV1中断

    使用硬件组态数据来组态DPV1中断，打开菜单Edit→ObjectProperties，然后在显示的属性窗口中选择“Interrupts”选项卡以打开选定的CPU。

    默认的优先级为2，可以在2～24之间设定其优先级，优先级O将撤销一个中断。尽管对应的OB存在，被撤销的DPV1中断也不能得到执行。CPU将进ASTOP模式。

    另外，必须在相应的DPV1从站中对中断的触发进行编程。

    保存硬件组态数据时，STEP7将编译后的数据写到离线用户程序块的目标系统数据中。可以在CPU处于STOP状态时，从这里将参数配置数据加载到CPU当中。CPU的参数值在加载后将立即生效，而DPV1从站配置参数在下次启动时生效。
