STEP 7的操作模式

    上电后，在CPU开始处理主程序之前，先执行启动程序。与STOP模式和RUN模式一样，START-UP是CPU的一种操作模式。本章介绍CPU在进入和退出START-UP过程中的工作以及重启程序。

    上电后①，CPU处于STOP模式（如图22-1所示），如果CPU前置面板上的按键开关处于RUN或RUN-P位置，CPU将跳转到START-UP模式②，然后再到RUN模式③。如果当CPU处于START-UP或RUN模式时发生了“不可恢复的”错误，或者将按键开关切换到了STOP模式，CPU将返回STOP模式④⑤。

    在HOLD模式下，可以使用带断点的单步操作来测试用户程序。从RUN模式或START-UP模式可以转化到这种模式，并且当停止测试时能够返回先前的模式⑥⑦。同样，也可以将CPU从HOLD模式设置为STOP模式⑧。

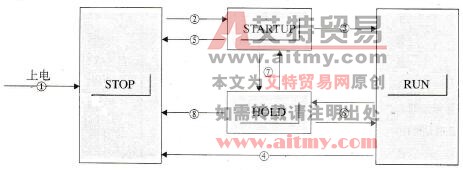

    图22-1    CPU的操作模式

    给CPU设置参数时，可以使用“Restart”选项卡定义重启特性，比如上电后来自模块的READY信号允许的最大时间值，或者当组态数据和实际配置不一致时CPU是否重启，或CPU重启后将处于什么模式。

   SIMATIC S7有三个重启模式，即冷重启、温重启和热重启。在冷重启模式和温重启模式下，主程序一般从开始进行。热重启模式下，主程序在断点处恢复并“完成”程序周期。

    在1998年10月之前供应的S7 CPU具有温重启和热重启模式。温重启和热重启从功能上来说是一致的。

    在START-UP模式下可以用单脉冲扫描一个程序。为此，STEP 7特别地提供了OB102（冷重启）、OB 100(温重启)和OB 101（热重启）三个组织块。简单的应用就是用户主程序的默认编程以及模块的参数化，除非模块已经被CPU处理过。
