STEP 7读取附加中断信息

    系统功能块SFB 54RALRM从触发中断的组件（模块或子模块）中读取附加中断信息，如果这些信息存在的话。SFB的调用只能在一个中断组织块中或者包含SFB调用的块中进行。SFB 54 RALRM的处理是同步完成的，即在调用后输出参数立即给出所请求的数据。表21-14列出了功能块SFB 54 RALRM的参数。

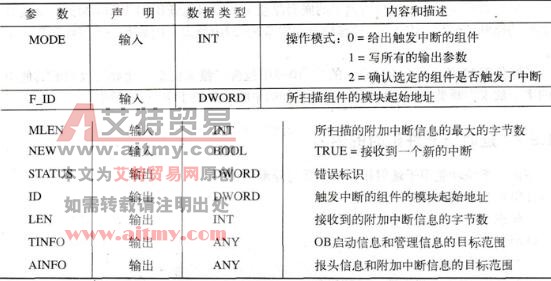

    表21-14    系统功能块SFB 54 RALRM的参数

   SFB 54 RALRM可以在所有的组织块或所有事件的执行级中调用。如果在组织块中调用它，但启动事件不是来自I/O的中断，则相关的有效信息非常少。根据组织块和触发中断组件的不同，不同的信息将会输出到参数TINFO和AINFO所指定的目标区域（如表21-15所示）。

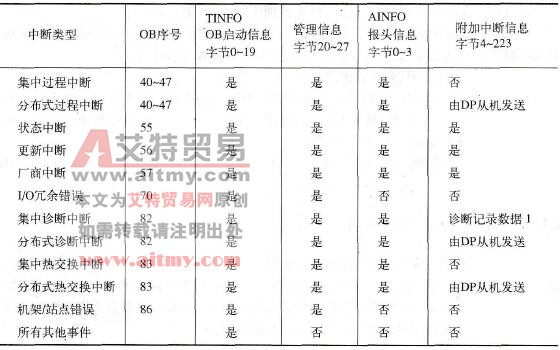

    表21-15    参数TINFO和AINFO的设置

    目标区域TINFO（任务信息）位于调用SFC54 RALRM的组织块的字节0～19中，它包含了完整的启动信息，而与所调用的嵌套深度无关。因此SFB 54 RALRM部分地代替了系统功能SFC 6 RD_SINFO，管理信息在字节20～27中给出，比如哪一个组件触发了中断。

    目标范围AINFO（中断信息）的字节0～3中包含了报头信息（比如接收到的其他中断的字节数或中断类型），由组件指定的附加的中断信息位于字节4～223中。

   MODE参数的值定义了SFB 54RALRM的操作模式。MODE=0时，SFB在ID参数中给出了触发中断的组件；NEW被设置为TRUE。当MODE=1时，赋值所有的输出参数；MODE=2时，检测由参数F_ID指定的组件是否就是触发中断的那个（组件）。如果这样的话，NEW参数的值为TRUE，并且将赋值所有其他的输出参数。

    为了正确地工作，SFB54 RALRM要求在不同组织块中的每一个调用都有自己的实例数据，比如在每一种情况下有自己的实例数据块。
