STEP 7的识别诊断中断功能

    当一个诊断中断即将到来或即将过去的时候，操作系统中断用户程序的扫描并调用组织块OB 82。如果OB 82没有编程，诊断中断发生时，CPU将跳转到STOP模式。可以通过使用系统功能SFC 39 DIS_IRT和SFC 40 EN_IRT来禁止或启用OB 82，使用SFC 41DIS_AIRT和SFC 42 EN_AIRT来延迟或启用它。

    如果主站CPU处于STOP模式，PROFIBUSDPV1从站同样可以产生诊断中断。CPU处于模式STOP时，触发的诊断中断可以得到响应，但不处理。即使CPU进入RUN模式，也不会实现组织块OB 82的调用。

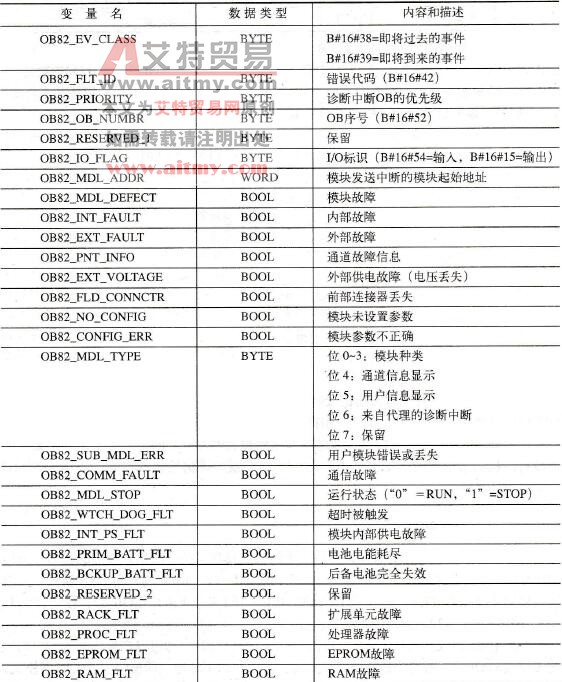

    表1给出了诊断中断OB 82的启动信息。启动信息的第一个字节内，B#16#39代表一个即将到来的诊断中断，B#16#38代表一个即将过去的诊断中断。第6个字节给出了地址标识(B#16#54代表一个输入，B#16#55对应一个输出)，随后的INT变量包含了产生诊断中断的模块地址。接下来的4字节包含了模块提供的诊断信息。

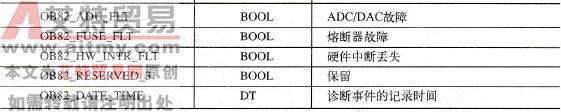

    表1   组织块OB 82（诊断中断）的启动信息

    可以在OB 82中使用系统功能SFC 59RD_REC（读数据记录），来获得详细的出错信息。OB 82退出之前，诊断信息是一致的，就是说，它们保持“冻结”（状态）。OB 82的退出响应模块上的诊断中断。

    模块的诊断数据位于数据记录DS0和DS 1中，数据记录DS 0包含了诊断数据的4字节，描述了模块的当前状态。这4字节的内容和OB 82的启动信息的字节8～11的内容相同。数据记录DS 1包含了数据记录DS 0内的4字节。此外，还有模块指定的诊断数据。

    当使用的GPU具有DPV1能力和一个相应的从站时，可以使用系统功能块SFB 54 RALRM来获取更多的诊断中断信息。
