STEP 7的数组ARRAY数据类型

    数据类型ARRAY表示一个由相同数据类型的组件组成的数组。

    1．声明

   ARRAY和OF为关键词，也可使用小写字母书写。

   fieldname是数组名。

   minlndex是数组的下限，maxlndex为上限。两个界限都是-32768～+32767之间的INT数字。上限maxlndex必须大于或者等于下限minlndex。数组最多可以是一个六维数组，各维之间用逗号来分隔并可以独立指定界限。

    除了ARRAY自身以外，datatype可以为任意数据类型，包括用户自定义类型。

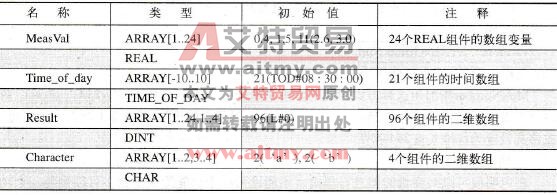

    表1    数组声明示例

    2．预赋值

    在声明段，可以给个别数组的组件预赋值（不能作为功能中的块参数，可以作为功能块的输入，输出参数或作为暂态变量）。预赋值的数据类型必须和数组的数据类型一致。

    不需要对所有的数组组件进行预赋值，如果预赋值的个数比数组组件的个数少，则只赋值给第一个组件。预赋值的个数不能大于数组组件的个数。预赋值之间使用逗号隔开。在圆括号中前置一个重复系数，可以指定用同样的值进行多次预赋值。

    3．应用

    可以把数组作为一个完整的变量，将其应用到具有同样结构的，数据类型为ARRAY或ANY的块参数中。比如，可以使用系统功能SFC 20 BLKMOV复制数组变量的内容。如果块参数的数据类型和数组组件一样的话，可以将块参数指定为个别的数组组件。

    如果个别的数组组件属于基本数据类型，可以使用“标准”STL语句来处理。

    数组组件使用数组名和方括号里面的素引进行存取，在STL中索引是一个确定的值，并且在运行时不能修改（没有可变的索引）。在SCL中，索引可以是一个变量或数据类型为INT的表达式，在运行时可以修改它的值。

    4．多维数组

    数组维数最多可达六维，多维数组和一维数组类似，在声明段，维数的值列在方括号中，之间用逗号隔开。

    存取多维数组组件时，在STL中通常必须指定所有组件的索引。在SCL中，可以寻址部分数组。

    5．变量的结构

   ARRAY变量通常开始于一个字边界，就是说，处于一个偶数地址的字节中。ARRAY变量占用的存储器一直到下一个字边界。

    数据类型为BOOL的组件开始于最低有效位，数据类型为BYTE和CHAR的组件开始于右边的字节（如图1左边所示）。单个的组件按顺序列出。

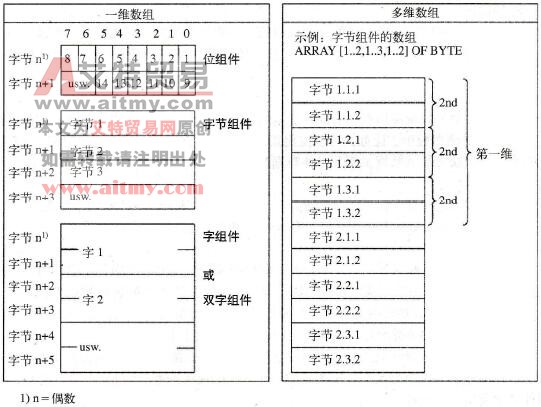

    图1    ARRAY变量的结构

    在多维数组中，组件从第一维开始按行（按维数）保存（如图1右边所示）。对于位或字节组件，新的一维总是从下一个字节开始；对于其他数据类型，新的一维总开始于下一个字（在下一个偶数字节中）。
