高速脉冲计数口的U/f接口电路

    为了从外部读入模拟信号，PLC都配有专用的A/D接口或模块。但是对于那些速度变化不是很快，采样周期要求较低的模拟信号，特别是在PLC的高速计数输入口有富裕，该控制系统生产有一定的批量时，采用U/f转换（模拟信号转变为频率信号），再进行定时计数的方法，完成A/D转换也是十分有效的。众所周知，用这种方法采样，抗干扰能力强，分辨率高，成本低。为了进一步减小工频电源的干扰，建议采样周期应为20ms的整倍数。市场上U/f转换电路芯片很多，但其温度稳定性、工作频率、线性度和价位差别较大。这里介绍其中一种电路，仅供参考，如图7-28～图7 30所示。

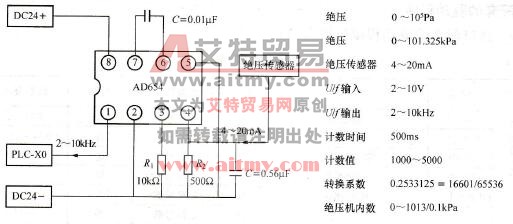

图7-28    PLC- XO U/f接口电路图（绝压测量）

    图7-28作为绝压传感器使用，与绝压成正比的输出频率与时间常数R1×C成反比。传感器输出：4～20mA; I/f输入：2～10V; I/f输出：2～10kHz：计数时间：500ms；PLC计数值：1000～5000。由PLC的高速脉冲计数口XO读人。

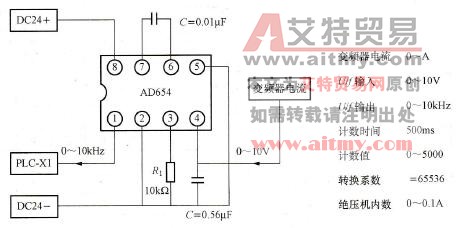

    图7-29作为电流传感器使用，与电流成正比的输出频率与时间常数R1×C成反比。传感器输出：0～10V; U/f输入：0～10V; U/f输出：0～10kHz;计数时间：500ms; PLC计数值：0～5000。由PLC的高速脉冲计数口Xl读入。



图7-29   PLC- Xl U/f接口电路图（电流测量）

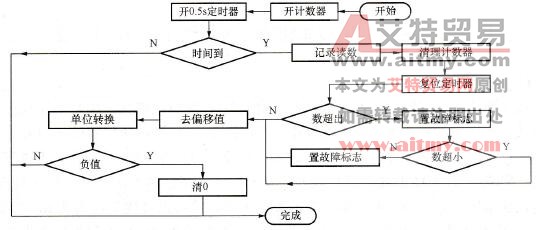

图7-30传感器采样程序流程图
